Как подключить TBS CROSSFIRE NANO RX (SE) к Omnibus F4 ?

Роман С.

Участник
Регистрация
18 Фев 2021
Сообщения
7
Реакции
0
Перешёл с 2,4 на Кросс. Пока не совсем понятно как правильно подключить приёмник Crossfire nano RX к полётнику Омнибус Ф4 Про V2.

Добрый день. Как и любые другие через rx-tx, за небольшим исключением:

у вас схема:


Получается, что вам нельзя подключать к rx1 и tx1, надо найти любой другой свободный UART порт. Ну и далее в видео он показывает какие именно провода куда паять, с субтитрами все понятно.

Спасибо за ответ. Сразу замечу, я не сильно продвинут во всём этом. На всех схемах по Омнибусу, не видел что бы были подписаны разьёмы с UART портами. Приходится гадать. У меня такой Омнибус. https://aliexpress.ru/item/32871043...ef3941426d8831b6d273dd14c6&sku_id=66523447850

Спасибо за ответ. Сразу замечу, я не сильно продвинут во всём этом. На всех схемах по Омнибусу, не видел что бы были подписаны разьёмы с UART портами. Приходится гадать. У меня такой Омнибус. https://aliexpress.ru/item/32871043...ef3941426d8831b6d273dd14c6&sku_id=66523447850

UART-порт это TX-RX на плате, на схеме по ссылке вижу только rx1-tx1, куда судя по видео нельзя подключаться. Сделайте скрин из Betaflight, вкладка Порты.

Это первый приемник вообще? Или другой стоял? Куда его подключали? Возможно ошибаюсь и вы обычный приемник подключали к SBUS, а где TX1-RX1 порт был свободен.

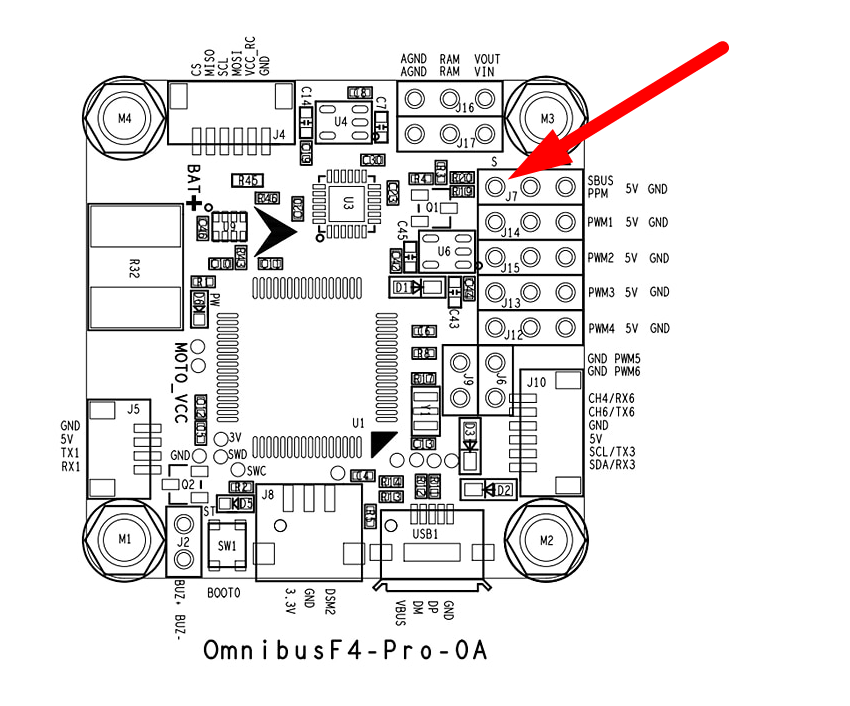

Обычный приемник вроде на вашем сюда подключается:

Значит tx1-rx1 можно использовать для кроссфайр

Да. Не первый. Сначала был приёмник от Флайскай, сейчас приёмник от QCZEK RLS (Lora), на 433. Именно в том самом предусмотренном для него разьёме. SBUS , PPM.

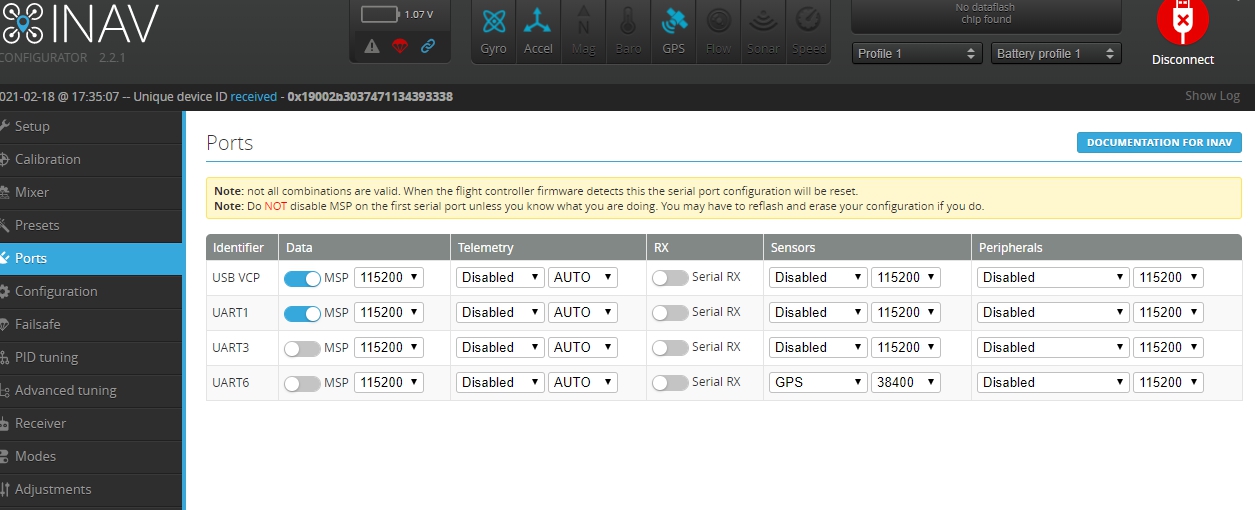

Вот.


Вложения

  • FALKON.jpg
    274.3 KB · Просмотры: 187
По схеме, в разьёме J10, у меня GPS подключен. В разьёме же J5, там где TX1,RX1,5V,GND нет ничего. Да и не было. Получается, скорее всего туда и пробовать.

Спасибо за советы. Как придёт приёмник, буду пробовать.
