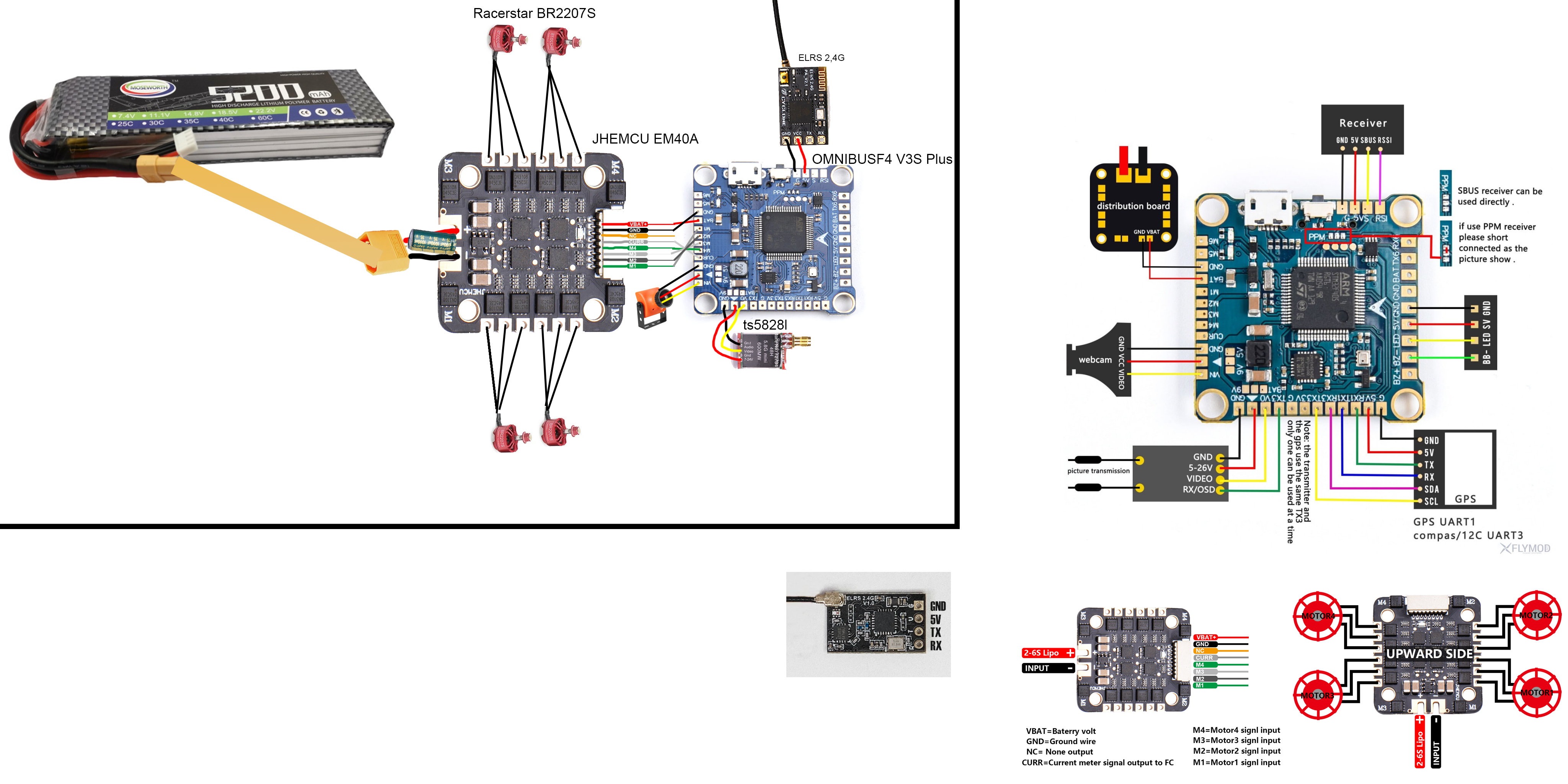

Здравствуйте! Я новичок в создании дронов, поэтому решил обраться сюда с вопросами о правильности подключения компонентов квадрика. Ниже приведена схемка, которую я составил, руководствуясь схемами от производителей. Верно ли всё подключено? Также буду очень благодарен, если вы мне объясните для чего нужны оставшиеся разъёмы на платах.
Подключение компонентов дрона.
LLIayrma · 23.05.2023 23:14
Подписаться на ответы · Опрос темы · Сообщить о проблеме в теме

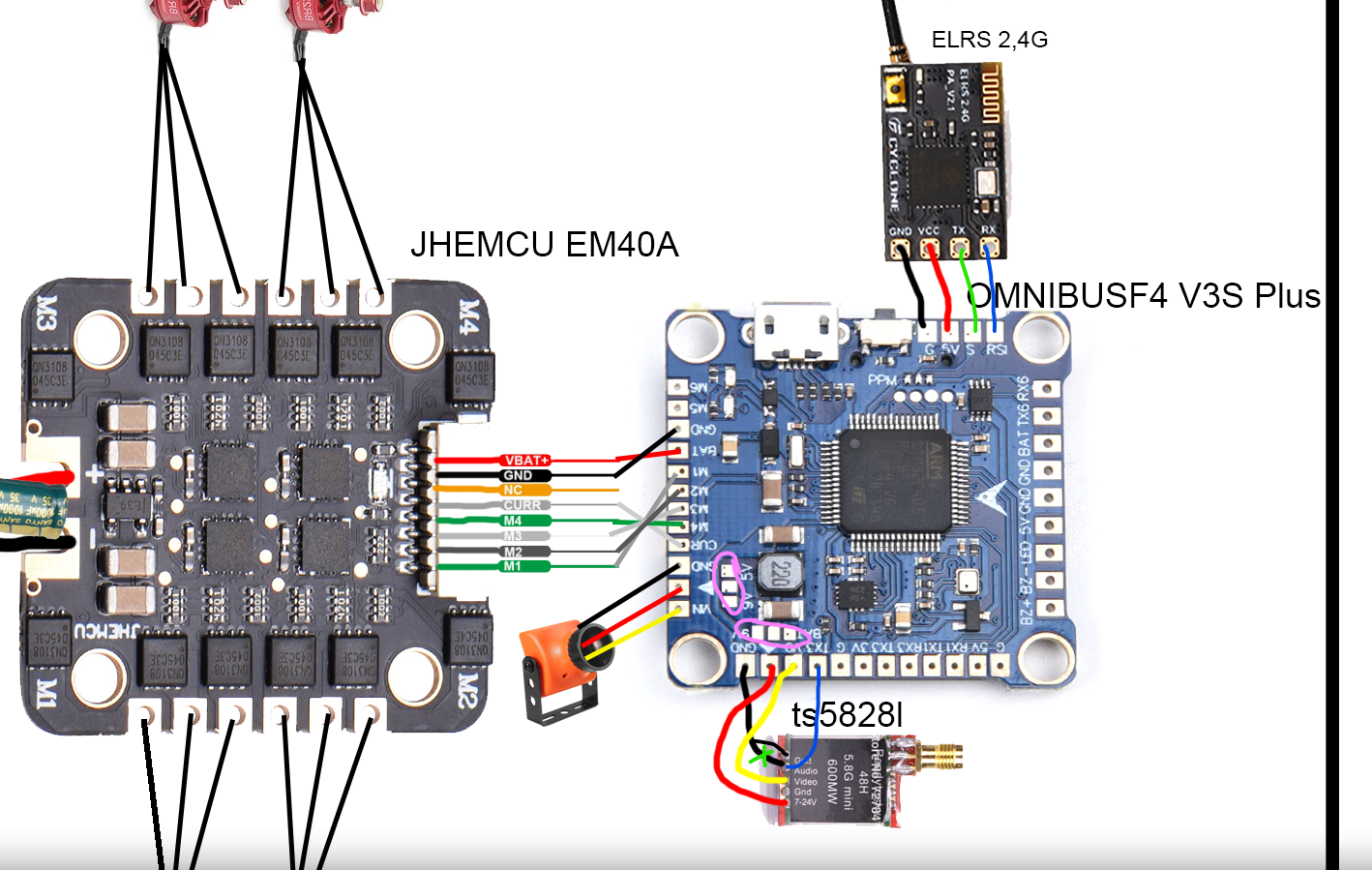

Приветствую!
Соединение приёмника забыли дорисовать, в видеопередатчике землю на аудио нарисовали и забыли про управление им (аудио).
Скачать вложение №350
Так же там где обведено фиолетовым в двух местах нужно капнуть перемычку припоем, чтобы выбрать напряжение питания на курсовую камеру (5в или 9в) и на видеопередатчик (напрямую от батареи либо от 9в).
Соединение приёмника забыли дорисовать, в видеопередатчике землю на аудио нарисовали и забыли про управление им (аудио).
Скачать вложение №350
Так же там где обведено фиолетовым в двух местах нужно капнуть перемычку припоем, чтобы выбрать напряжение питания на курсовую камеру (5в или 9в) и на видеопередатчик (напрямую от батареи либо от 9в).
"qzz, post: 1109, member: 226"
Приветствую!
Соединение приёмника забыли дорисовать, в видеопередатчике землю на аудио нарисовали и забыли про управление им (аудио).
[ATTACH alt="1684894088462.png"]350[/ATTACH]
Так же там где обведено фиолетовым в двух местах нужно капнуть перемычку припоем, чтобы выбрать напряжение питания на курсовую камеру (5в или 9в) и на видеопередатчик (напрямую от батареи либо от 9в).
Спасибо за помощь! А вот земля на аудио у видеопередатчика это просто промах)
а микрофон прикручивать будете? покажите куда и как.
