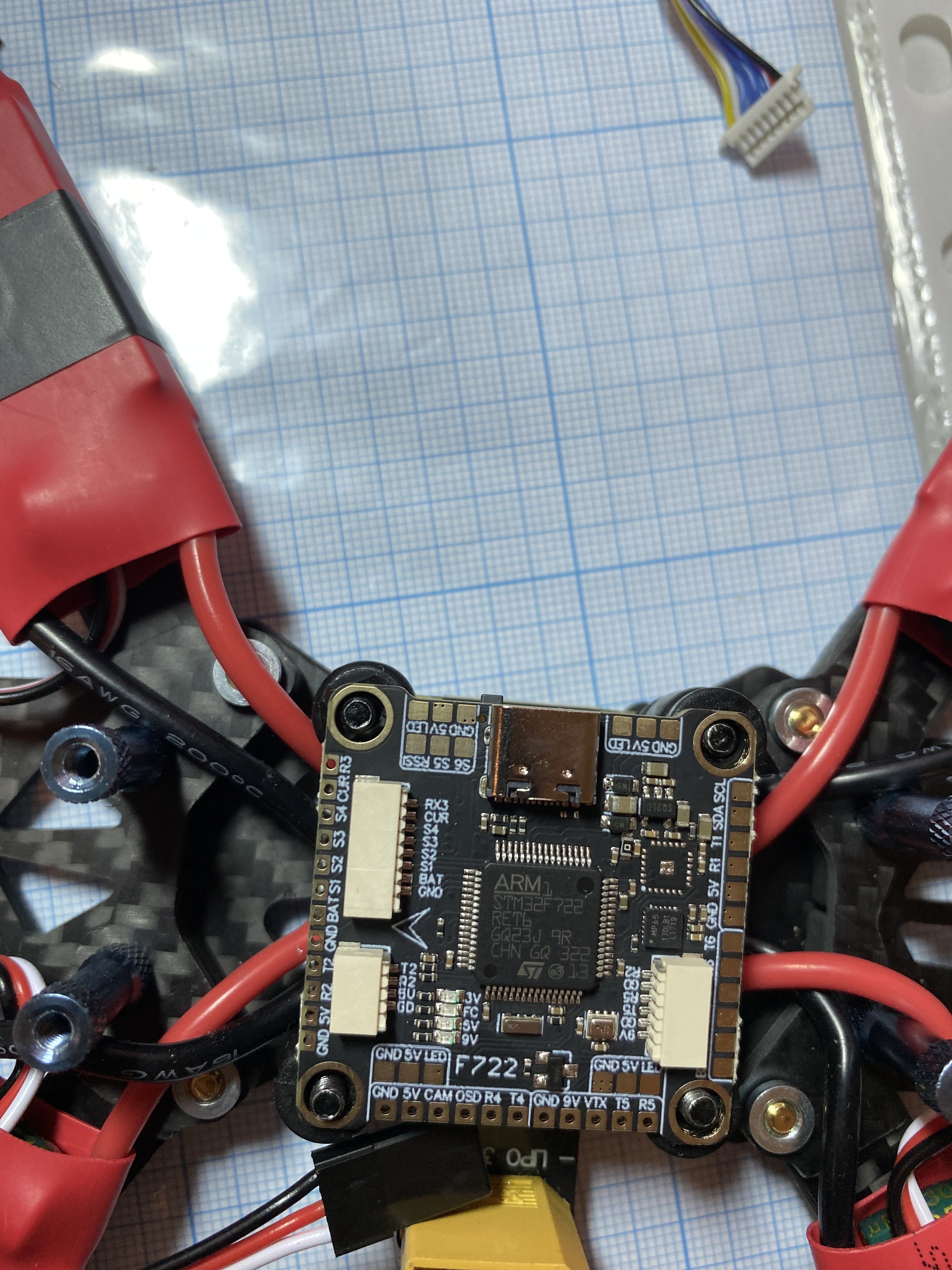

Здравствуй помогите пожалуйста. Я новичок в этой теме. Начал сборку дрона и столкнулся с проблемами подключения регуляторов к полетному контроллеру. Подскажите пожалуйста как подключить регуляторы к плате [ATTACH type="full" width="240px"]441[/ATTACH]
Подключение отдельных esc к f7 f722 fc
Амир · 16.01.2024 21:48
Подписаться на ответы · Опрос темы · Сообщить о проблеме в теме
Приветствую!
Рядом с разъёмом предназначенным для подключения шлейфом платы регуляторов 4в1 продублированы его пины контактными площадками. Там можно увидеть четыре сигнальных вывода - S1, S2, S3, S4 - ровно по количеству моторов. Предлагаю отталкиваться от этого.
Рядом с разъёмом предназначенным для подключения шлейфом платы регуляторов 4в1 продублированы его пины контактными площадками. Там можно увидеть четыре сигнальных вывода - S1, S2, S3, S4 - ровно по количеству моторов. Предлагаю отталкиваться от этого.
"qzz, post: 1473, member: 226"
Приветствую!
Рядом с разъёмом предназначенным для подключения шлейфом платы регуляторов 4в1 продублированы его пины контактными площадками. Там можно увидеть четыре сигнальных вывода - S1, S2, S3, S4 - ровно по количеству моторов. Предлагаю отталкиваться от этого.
Спасибо за ответ. Я решил белый сигнальный провод подключить к s разьемам, а землю припаять к плате разводки питания . Ещё раз спасибо за ответ
