Пожалуйста помогите подключить Beerotor F3 к Matek PDB-XT60

Не могу понять как подключить эти два устройства друг к другу чтобы правильно отображалось напряжение батареи в телеметрии. Прям какой то элетрокритинизм )

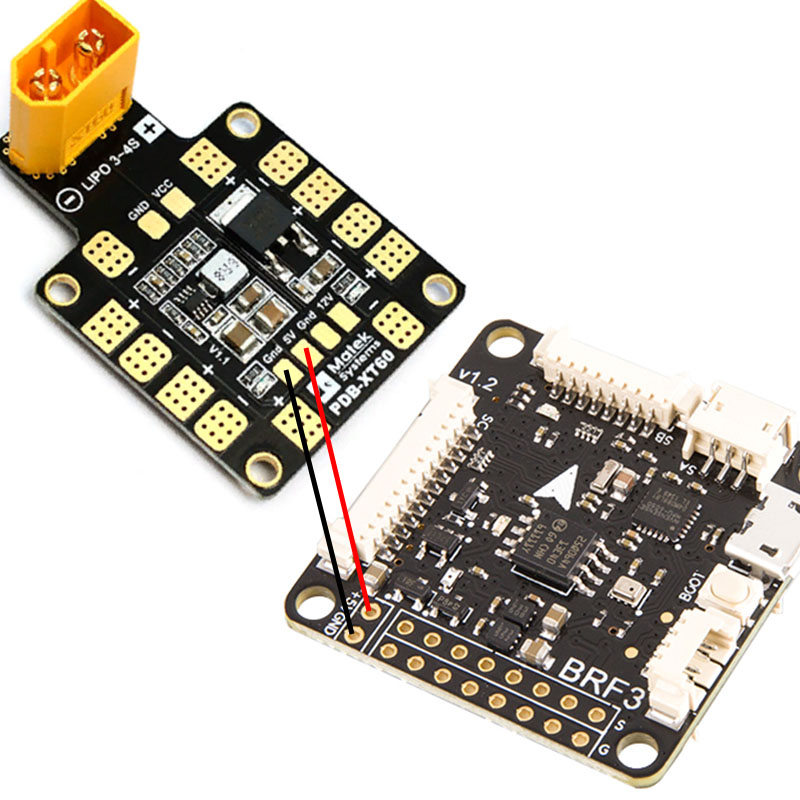

Если беру питание на полетник с PDB +5V то в конфигураторе не видит напряжение батареи и не определяет количество банок.

[ATTACH type="full" width="500px" height="500px"]359[/ATTACH]

Если взять данные с контактов GND и VCC на PDB то куда их можно подать на полетнике???

На нем есть вот такой вход для PDB

Скачать вложение №360

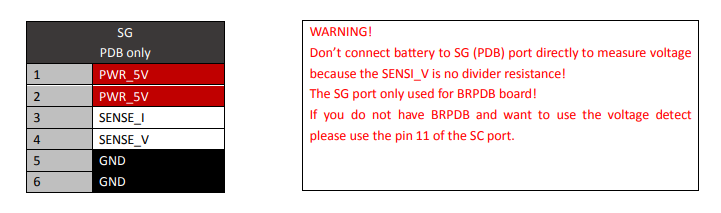

Но я так понимаю этот вход предназначен для родного PDB BeeRotor. И там указанно что можно присоединять только 5V

Скачать вложение №361
Очень прошу помочь разобраться в этом вопросе. Спасибо.

И вот еще.., желательно настроить телеметрию не используя UART так как он всего один свободный а нужно бы GPS к нему прикрутить. Спастбо!

Здравствуйте мне кажется или в нем нет датчика тока если бы он был то можно было бы подключать аккумулятор на прямую к входу и в конфигураторе было бы видно напряжение с него, а так даже написано что можно только 5В

А там где написано to pdb то это вход под его собственную pdb с ней там еще какие-то дополнительные провода может быть они как то передают значение напряжения в полетник

Да, там в этом входе предусмотрены какие то сигнальные провода. Но я так понимаю их только совместно с родным PDB удастся задействовать. Спасибо что откликнулись.
Если вдруг еще кто что знает, о том как можно без ущерба бюджету, рассказать этому полетнику про состояние батареи и токов, буду признателен. )

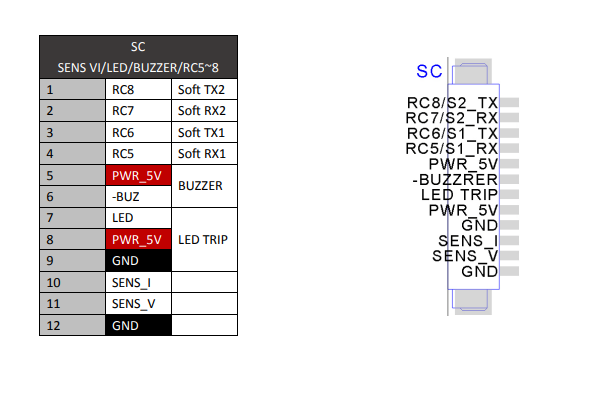

Нашел еще вот такую распиновку на нем. Там есть входы для сенсора тока и напряжения. Только получается нужно или PDB с сенсором искать или отдельные датчики какие то покупать.
[ATTACH type="full" width="454px"]362[/ATTACH]

"Agurenovich, post: 1142, member: 548"

Нашел еще вот такую распиновку на нем. Там есть входы для сенсора тока и напряжения. Только получается нужно или PDB с сенсором искать или отдельные датчики какие то покупать.
[ATTACH type="full" width="454px" alt="1686146801215.png"]362[/ATTACH]

да видимо на его родной pdb плате есть датчики тока которые и передают уже в контролер эти значения. Но если вам прям это очень нужно то вы можете купить камеру со встроенным osd и запитать ее напрямую от аккумулятора и будет вам счастье например у самой дешевой foxeer Razer есть такие функции если честно то сам на ней летаю пока что, она не дорогая (https://aliexpress.ru/item/4000240790749.html?sku_id=10000001277918016&spm=a2g2w.productlist.search_results.8.68b84aa6PcWkFH) конечно она не сравнится с более дорогими но летать можно.

или чучуть подороже но по лучше https://aliexpress.ru/item/4001115109282.html?spm=a2g2w.cart.cart_split.93.1a804aa6QMQzoW&sku_id=12000020237016685&_ga=2.248944647.1474197984.1685855553-691313933.1667359180

Спасибо. Попробую позже датчики тока и напряжения сторонние.
