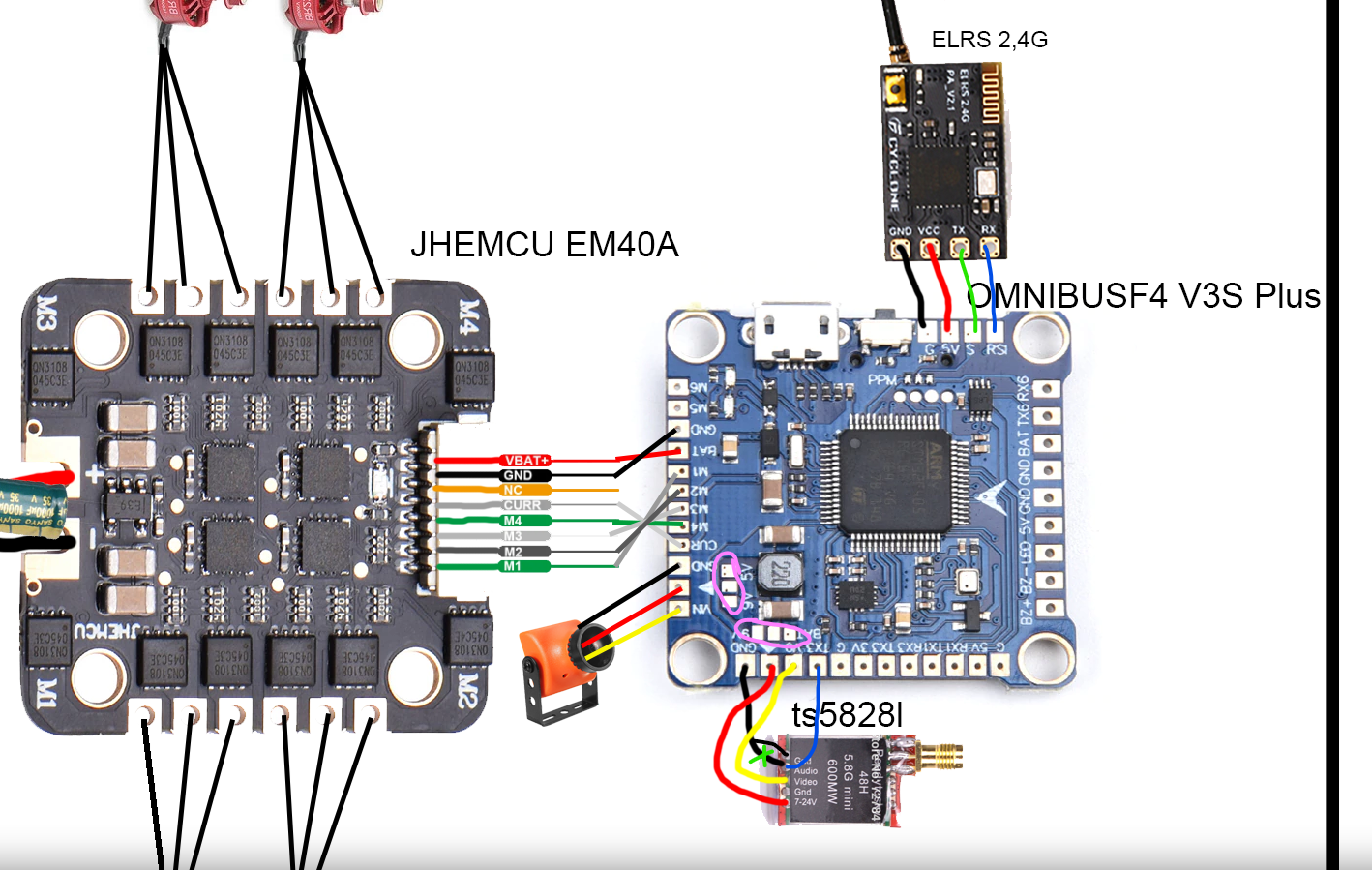

Здравствуйте! Я новичок в создании дронов, поэтому решил обраться сюда с вопросами о правильности подключения компонентов квадрика. Ниже приведена схемка, которую я составил, руководствуясь схемами от производителей. Верно ли всё подключено? Также буду очень благодарен, если вы мне объясните для чего нужны оставшиеся разъёмы на платах.
Подключение компонентов дрона.
- Автор темы LLIayrma
- Дата начала
qzz
Пользователь
- Регистрация
- 14 Фев 2021
- Сообщения
- 120
- Реакции
- 55
Приветствую!
Соединение приёмника забыли дорисовать, в видеопередатчике землю на аудио нарисовали и забыли про управление им (аудио).
Так же там где обведено фиолетовым в двух местах нужно капнуть перемычку припоем, чтобы выбрать напряжение питания на курсовую камеру (5в или 9в) и на видеопередатчик (напрямую от батареи либо от 9в).
Соединение приёмника забыли дорисовать, в видеопередатчике землю на аудио нарисовали и забыли про управление им (аудио).
Так же там где обведено фиолетовым в двух местах нужно капнуть перемычку припоем, чтобы выбрать напряжение питания на курсовую камеру (5в или 9в) и на видеопередатчик (напрямую от батареи либо от 9в).
Спасибо за помощь! А вот земля на аудио у видеопередатчика это просто промах)
