Видеопередатчик RunCam TX200U: обзор и фото

Видеопередатчик RunCam TX200U за камерой на квадрокоптере

Компания RunCam выпустила новы й и улучшенный видеопередатчик с встроенной телеметрией. В этой статье мы рассмотрим его характеристики и способности.

Оригинал статьиhttps://oscarliang.com

Причина, по которой нам понравился видопередатчик RunCam TX200U VTX — это его размеры и форму, благодаря которым его можно крепить прямо на задней панели FPV камеры. Это отличное компактное решение для минидронов, в которых важно разместить все как можно компактнее.

Видеопередатчик RunCam TX200U

Видеопередатчик RunCam TX200U за камерой

Видеопередатчик RunCam TX200U за камерой на квадрокоптере

Качество сигнала очень приличное для гонок на коротких дистанциях и в ходе тестирования, оно оставалось надежным при одновременном полете с 2-3 другими пилотами.

Характеристики видеопередатчика TX200U VTX:

  • Частота и каналы: 5.8G 48CH
  • Выходная мощность: 25 мВт / 200 мВт
  • Входное напряжение: 3.5V — 5.5V (или 1S LiPo)
  • Выходное напряжение (BEC): 5 В / 250 мА макс.
  • Рабочий ток: 5 В / 150 мА
  • Вес: 2,5 г (с антенной)
  • Размер платы: 19 мм * 19 мм
  • Цена: 18$

Комплект камеры

Видеопередатчик TX200U поставляется производителем с 1 запасным 3-х контактным кабелем, 3 винтами и 3 специальными пластиковыми винтами с площадками для крепления на заднюю панель Micro FPV камеры.

Также, видеопередатчик идет в комплекте с 2dB всенаправленной антенной с разъемом U.FL, поэтому вы легко можете поставить другую антенну.

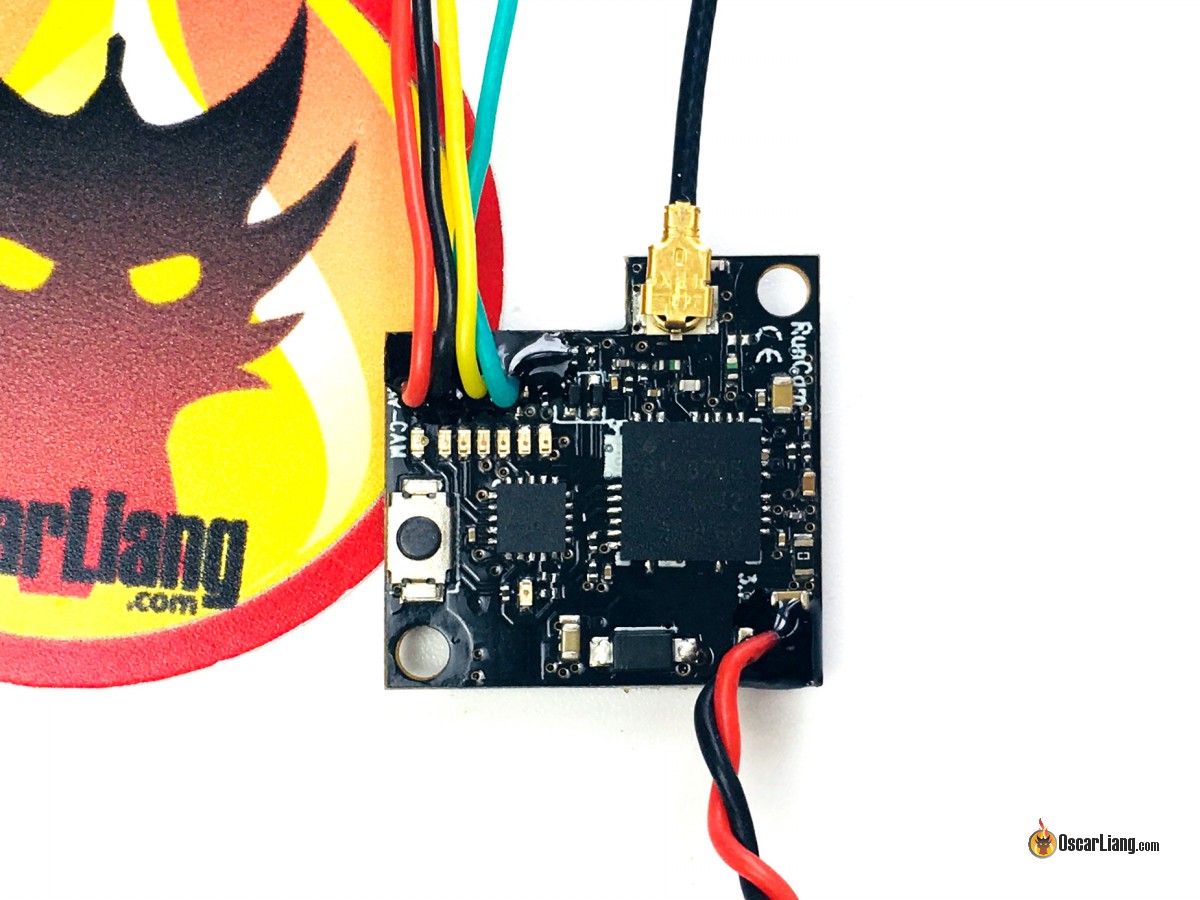

Кабели сразу распаяны на плате для того, чтобы ее сразу можно было припаять к полетному контролеру:
видеопередатчик runcam tx200uвидеопередатчик runcam tx200u

На плате есть кнопка для изменения каналов, диапазонов и мощности видеопередатчика и массив светодиодов для отображения текущих настроек.

Схема видеопередатчика и обозначения кнопок



Монтажные отверстия на плате разработаны специально под собственные камеры RunCam Micro. Например, при примерке на камеру Foxeer — отверстия не совпали.

Видеопередатчик и камера в сборе

Если вам нужно будет использовать Betaflight OSD, то придется припаивать и видеопередатчик, и камеру непосредственно к полетному контроллеру. Без OSD Betaflight видеопередатчик подключается сразу к камере, что уменьшает количество проводов и помех, которые они могут создавать.

Разблокировка видеопередатчика RunCam TX200U

Как и в предыдущих версиях, у видеопередатчика стоит блокировка по умолчанию на выходную мощность, она ограничена 25mW, а доступные каналы находятся в диапазоне между 5725MHz и 5875MHz.

Ниже вы можете увидеть таблицу, где оранжевые каналы НЕ ДОСТУПНЫ в режиме блокировки:

Таблица блокировок

Но этот видеопередатчик можно разблокировать, точнее снять ограничения на использование более высокой мощности и диапазоны. Можно будет задействовать 200mW и все каналы в 6 поддерживаемых диапазонах.

Как определить, включена ли блокировка:

  • мигает красный светодиод — видеопередатчик в режиме блокировки
  • красный светодиод постоянно горит — блокировка снята

Как разблокировать TX200U

Все очень просто, нужно нажать и удерживать кнопку в течение 10 секунд. Таким образом можно переключаться между каналами.

Управление RunCam TX200 через OSD

Если вы подключите видеопередатчик непосредственно к полетному контролеру, то его настройки можно будет менять через OSD Betaflight или через LUA, например, каналы и питание.

TX200U использует Tramp Telemetry (НЕ Smart Audio), поэтому убедитесь, что вы выбрали правильный протокол на вкладке «Ports» в Betaflight.

Кнопка на видеопередатчике будет отключена, когда вы будете использовать OSD.

Обратите внимание, у TX200 вы сможете выбрать для работы мощность только 25mW и 200mW, хотя в меню Betaflight будет представлен выбор и на другие мощности, работать будет только на мощности 25 и 200:

Betaflight OSD TX200U
25mW 25mW
100mW 25mW
200mW 200mW
400mW 200mW
600mW 200mW

Купить камеру и посмотреть можно на Banggood и Aliexpress.
