EMAX анонсировали выпуск нового и готового к полету FPV набора под названием EMAX Tinyhawk III. Готовые наборы, или как их еще называют KIT-наборы, сейчас популярны у начинающих пилотов, так как это исключает ошибку при самостоятельном подборе комплектующих, без опыта.
Описание EMAX Tinyhawk III
Этот набор особенно понравится начинающим пилотам и людям, которые не имеют опыта в FPV, но бывалым тоже зайдет!
В комплект входит:
- 1x гоночный дрон Tinyhawk III;
- 1x пульт управления EMAX E8;
- 1х Transporter 2 FPV (шлем);
- 1x кейс для транспортировки;
- 1x аккумулятор Emax 1S HV 450 mAh;
- 1x зарядное устройство;
- 4x пропеллера;
- 1x набор аксессуаров.
Квадрокоптер
Квадрокоптер достаточно маленький, его размер составляет всего 105 на 105 мм:
Дрон оснащен бесколлекторными (двигатели без щеток) моторами, которые отличаются от обычных высоким КПД и долговечностью. Расположение «вверх ногами»:
Одна из причин такого расположения — дрон обычно врезается в препятствия именно верхней частью корпуса.
Дрон обладает противоударным корпусом, который дополнительно защищает пропеллеры и двигатели от ударов. Начинающий пилот может не справиться с управлением и куда-нибудь врезаться, а дрону ничего не будет, потому что рама надежно все защитит.
Вот так все выглядит внутри:
В начале кабеля питания вы можете увидеть конденсатор. Он предназначен для накопления запаса энергии, которую будет выдавать в момент просадки напряжения, например, когда вы даете полный газ. Сейчас их ставят на все гоночные дроны, но раньше такого не делали и при резком полном газе, могло, например, пропадать видео на доли секунды.
Съемный корпус сделан целенаправленно для легкого ремонта. Двигатели съемные и, если вдруг случилось, что вы его повредили и требуется замена, то снимается крышка, отстегивается кабель от платы у прикручивается новый. Дальше снова защелкиваете кабель на плате и все готово:
В этом подходе бренду EMAX можно сказать спасибо, что делают свои наборы ремонтопригодными.

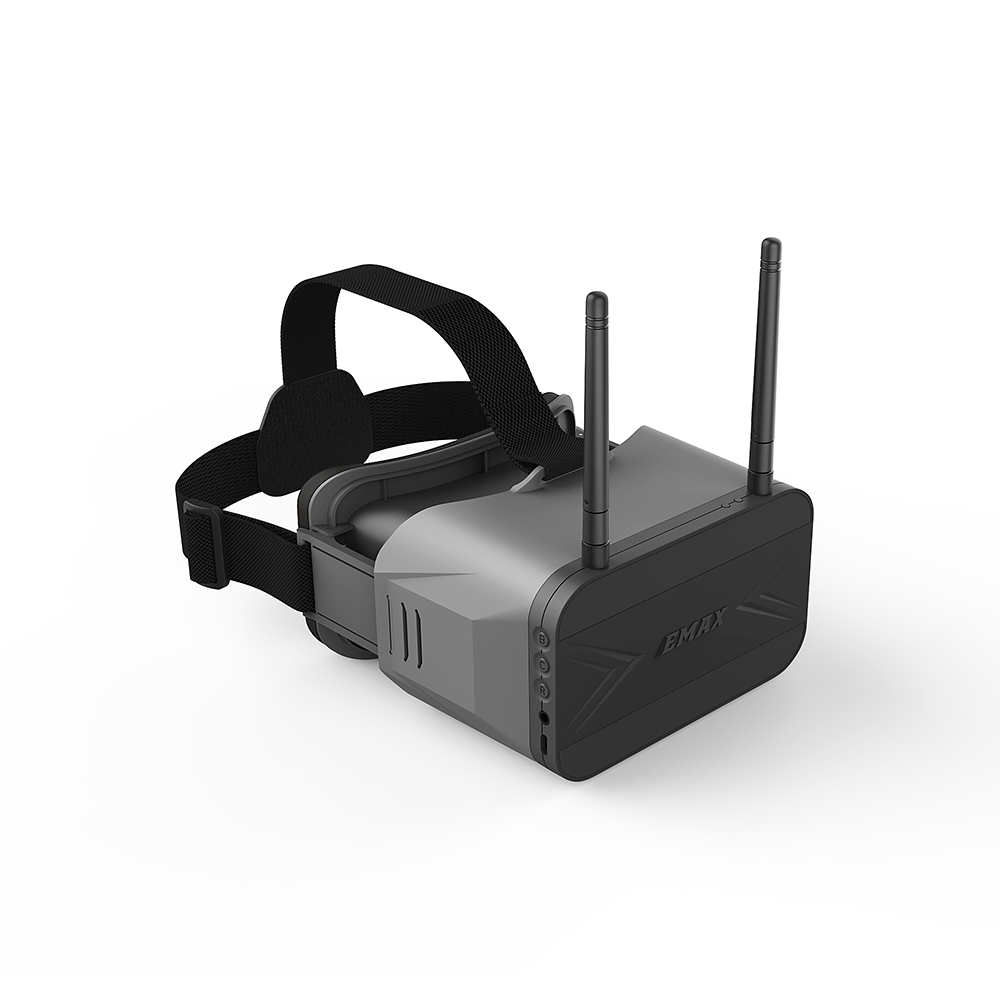

FPV шлем для EMAX Tinyhawk III

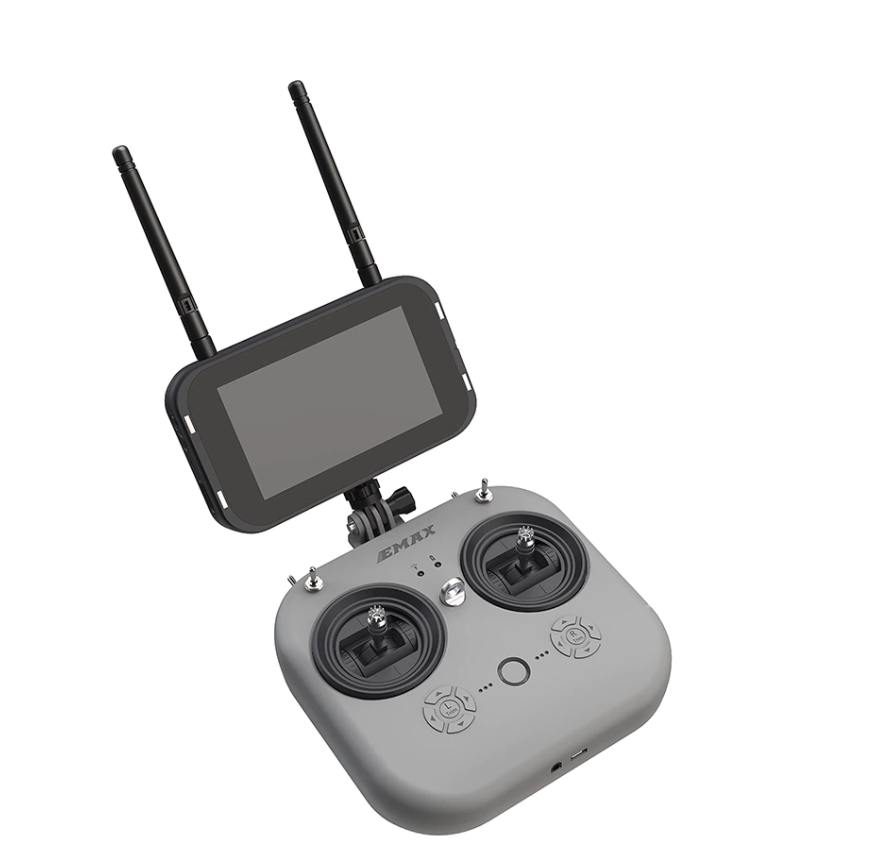

Отдельное внимание было уделено FPV-шлему Transporter 2 FPV. Теперь он раздвижной и съемный. Съемную часть можно использовать как внешний экран, который крепится специальными аксессуарами из комплекта к пульту управления. Если не хотите крепить к пульту, можно поставить экран просто на штатив:
У шлема есть встроенный видеорегистратор, поэтому вы сможете записывать все свои полеты. Потребуется установить SD-карту в соответствующий разъем. Нужна флэшка размером до 32 ГБ и не ниже 10 класса. Видео записывается в качестве VGA / D1 / HD.
Пульт управления
Пульт поставляется под названием E8. Он на 8 каналов. По виду достаточно практичный, с качественными механизмами стиков на подшипниках:
У пульта 4 переключателя и 2 стика — 4 канала на переключатели и 4 канала на стики. Нижние кнопки с надписью Trim — это тонкая настройка программного положения стиков относительно центра. Например, если вы не трогаете правый стик, а дрон после взлета начинает отклоняться вправо, то нужно однократно нажимать крайнюю правую кнопку Trim R, пока дрон не начнет держаться в воздухе ровно.
Есть встроенный аккумулятор 18650, который можно заряжать через кабель Micro USB.
Технические характеристик
Квадрокоптер EMAX Tinyhawk III
- Размер рамы: 76 мм;
- Полетный контроллер: F4 (прошивка STM32F411) 4 в 1 / 5A ESC EMAX Tiny;
- Приемник встроенный FrSky, подключается через SPI / Frsky_D8;
- Двигатели: TH0802 II 15000KV;
- Пропеллеры: Avan TH Turtlemode-3;
- Камера: Run Cam Nano 4;
- Видеопередатчик: 200-100-25 mW, 37 каналов (регулируемая частота), поддержка SmartAudio;
- Аккумулятор: 1S HV 450 mAh;
- Длительность полета: около 7 минут;
- Дальность полета: около 400 метров;
- Размер: Д * Ш * В = 105 x 105 x 45 мм;
- Вес (без аккумулятора): около 32 г.
Передатчик EMAX E8
- Количество каналов: 8CH;
- Частота: 2,4 GHz (2400–2483,5 MHz);
- Выход: 22 dBm;
- Аккумулятор: литий-ионный, 18650;
- Система зарядки: встроенная линейная система зарядки литий-ионного аккумулятора USB 1A;
- Рабочее напряжение: 4,2-3,3 V;
- Внешний интерфейс: Micro USB, аудиоинтерфейс 3,5 мм (проводной интерфейс тренера);
- Размер: Д * Ш * В = 150 x 140 x 45 мм;
- Вес (без аккумулятора): около 260 г.
EMAX Transporter 2 (шлем)
- Разрешение экрана: 480 х 800;
- Размер экрана: 4,3 дюйма;
- Аккумулятор: литий-ионный, емкостью 1300 mAh;
- Рабочее напряжение: 4,2-3,7 V;
- Частота: 5,8 GHz (5658–5945 MHz);
- Система зарядки: встроенная линейная система зарядки литий-ионного аккумулятора USB 1A;
- Видеорегистратор: есть, нужна флэшка емкостью до 32 ГБ 10 класса. Запись в MJPEG, AVI;
- Видео функции: VGA / D1 / HD, запись по отрезкам: выкл. / 3 мин. / 5 мин. / 10 мин.;
- Антенна: 2 * 3 dB;
- Размер (без антенны, в сложенном виде): Д * Ш * В = 155 x 100 x 90 мм;
- Вес (без аккумулятора): около 398 г.
