Квадрокоптер iFlight TITAN XL5

iFlight TITAN XL5 — это новый квадрокоптер от бренда iFlight на 250 миллиметровой раме с возможностью установки FPV системы от DJI. Также, можно выбрать приемники:

  • Frsky XM+;
  • Frsky R-XSR;
  • TBS Crossfire Nano.

Технические характеристики

  • Прочная карбоновая рама размером 250 мм (лучи толщиной 6 мм);
  • Контроллер полета SucceX-D F7;
  • Есть GPS модуль для безопасного полета на дальние расстояния;
  • ESC 4 в 1 на 50 А;
  • Двигатели XING 2208 2450 KV для аккумулятора 4S или XING 2208 1800 KV для аккумулятора 6S;
  • 2 варианта аккумулятора: 4S и 6S (рекомендуется использовать 4S 1550 mAh 120C или 6S 1300 mAh 120C);
  • Бортовая цифровая система VTX DJI FPV Air Unit;
  • Крепление камеры GoPro;
  • Дополнительный радиоприемники на выбор (FrSky R-XSR, FrSky XM + или TBS Crossfire Nanon-RX).

Читайте также: Сравнение Caddx VISTA HD и DJI FPV Air Unit

Описание квадрокоптера iFlight TITAN XL5

Это очень мощный квадрокоптер для фристайла, но подойдет и для не профессиональных гонок. На борту установлена цифровая система DJI, которая будет транслировать видео в ваши FPV. Это не бюджетный квадрокоптер, потому что оснащен самым мощным железом. Полетный контроллер F7 (большинство дронов на F4), регулятор оборотов 4 в 1 на 50 Ампер и установленный модуль GPS для спасения вашего квадрокоптера в случае, если пропадет связь или вы просто захотите, чтобы дрон сам прилетел обратно.

Дизайн у дрона интересный — для того, чтобы сбалансировать его, разработчики переместили лучи рамы в переднюю часть, так как в задней части будет система DJI, а спереди тяжелая экшен-камера, поэтому и был сделан сдвиг вперед. Но, если вы не собираетесь использовать экшен-камеру, то ничего страшного с дроном не случится в плане баланса, просто передние двигатели будут работать немного больше, чем задние.

Продается iFlight TITAN XL5 под 2 разных аккумулятора:

  • Для 4S аккумулятора;
  • Для 6S аккумулятора.

Для первого аккумулятора используются двигатели XING 2208 2450KV, а для второго — XING 2208 1800KV. У второй KV меньше за счет того, что аккумулятор на больше вольт, чем 4S, а рассчитывается KV в соотношении — количество оборотов на вольт.

Читайте также: Как выбрать двигатели для квадрокоптера, тяга и вес

Для этих двигателей используются 3-лопастные пропеллеры Nazgul 5140 для извлечения максимального кпд. Чтобы достичь максимальной эффективности от этих двигателей и пропеллеров, нужно приобрести аккумуляторы с большой токоотдачей, например, 100-120C.

В комплект набора вы можете взять один из трех приемников: FrSky R-XSR, FrSky XM + или TBS Crossfire Nanon-RX, но если у вас уже есть свой приемник, то можно выбрать пункт DJI-BNF и вам пришлют дрон без приемника, чтобы вы установили его самостоятельно.

Для защиты компонентов от повреждений, на лучах дрона установлены пластиковые накладки. Также, их вы увидите на камере и на антенне.

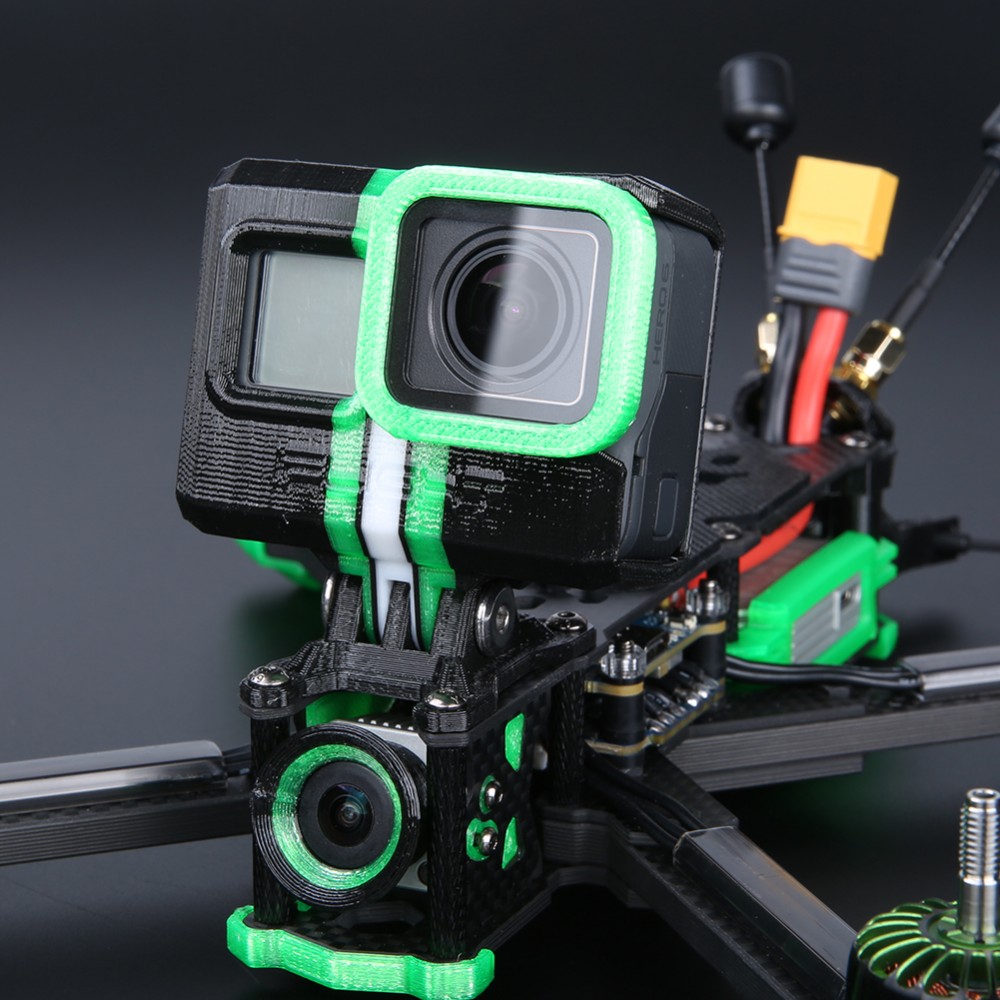

Для крепления экшен-камеры (в частности GoPro) в комплекте есть напечатанное на 3D принтере крепление.

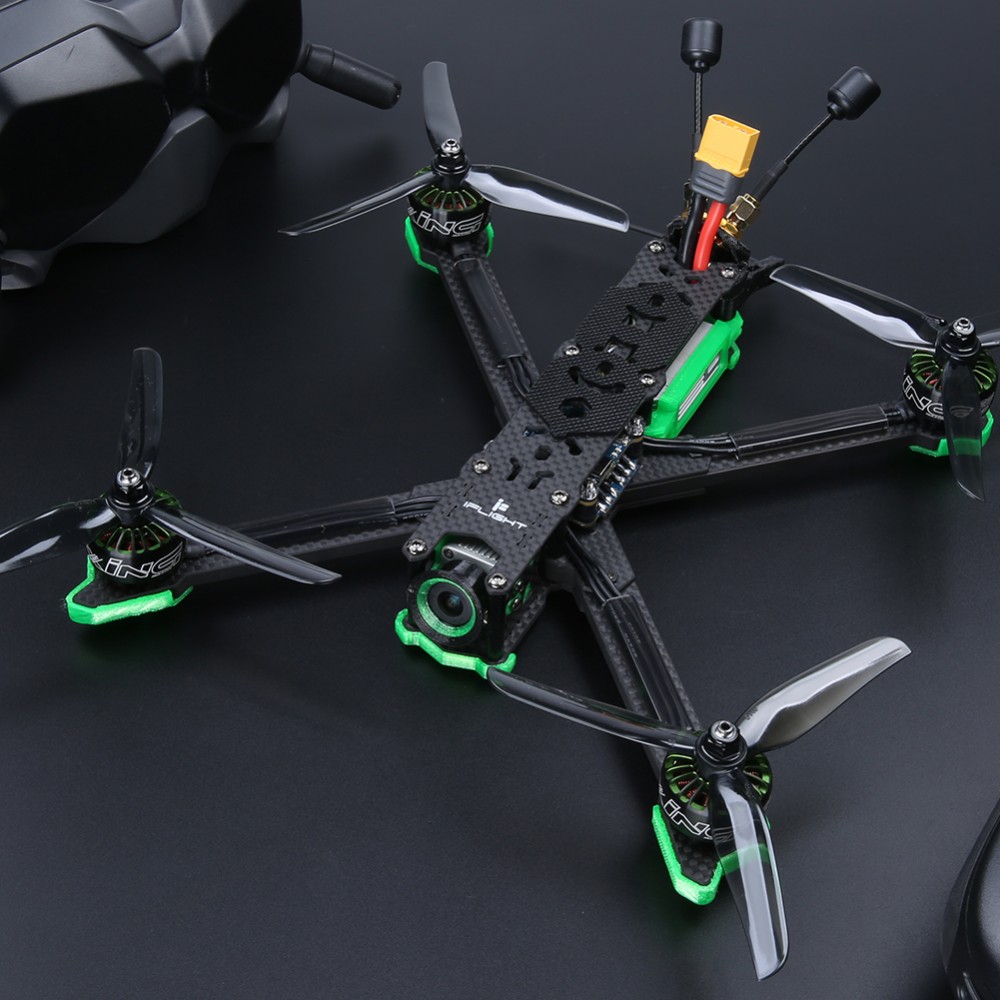

Фотографии

Характеристики полетного контроллера

  • MCU: 216 МГц STM32F722;
  • Прошивка: IFLIGHT_F722_TWING;
  • Гироскоп: 2x ICM20689;
  • Барометр: есть;
  • Черный ящик: 32 МБ;
  • Betaflight OSD: есть;
  • BEC: 5 В 2,5 А / 9 В 2,5 А;
  • Шкала датчика тока: 100;
  • Инвертор для входа SBUS (UART2-RX);
  • Поддерживается SmartAudio & Tramp протокол дистанционного управления видеопередатчиком;
  • Выходы двигателя: 8 выходов;
  • BLHeli32 телеметрия: RX5 выход;
  • Монтажные отверстия: 30,5 * 30,5 мм;
  • Размеры: 36 * 36 мм;
  • Вес: 7,5 грамм;
  • Разъем USB Type C.

Характеристики регулятора оборотов (ESC)

  • Для аккумуляторов: 2-6S;
  • STM32F051 MCU, 48 МГц Работает с прошивкой BLHELI 32.X;
  • Датчик тока: есть;
  • Телеметрия: поддерживается;
  • Поддержка DShot протоколов: DShot150 / 300/600/1200 / MultiShot / OneShot;
  • Размер: 43 * 39 мм (30,5 * 30,5 мм монтажные отверстия);
  • Вес: 14,4 грамм.

Характеристики рамы

  • Размер: 250 мм;
  • Размер основного корпуса: 185 * 133 мм;
  • Расстояние от низа до верха: 30 мм;
  • Толщина лучей: 6 мм;
  • Толщина нижней пластины: 2 мм;
  • Толщина верхней пластины: 2 мм;
  • Толщина пластины камеры: 2 мм;
  • Вес: 145 грамм.

Что входит в комплект iFlight TITAN XL5

  • РамаTITAN XL5 HD 250 мм;
  • DJI FPV система;
  • Антенна DJI FPV с разъемом SMA;
  • Кронштейн (TPU) для DJI;
  • Держатель (TPU) для антенны DJI;
  • Крепление боковой панели камеры (TPU), 2 шт.;
  • Крышка объектива (TPU);
  • Крепление для GoPro камеры (TPU);
  • Ремешок для аккумулятора;
  • 2 пары пропеллеров Nazgul 5140;
  • 4 двигателя XING 2208 2450KV;
  • Контроллер полета SucceX-D F7;
  • SucceX BLHeli_32 50A 4in1 ESC;
  • 2 пигтейла (удлинителя) MMCX на RP-SMA;
  • Модуль GPS.
