Mamba Basic F405 Mini MK3.5 обновленный полетный контроллер

Первая версия стека Diatone Mamba F405 вышла уже давно, в августе 2018 года. С тех пор, Diatone ежегодно обновляет технические характеристики этого полетного контроллера с ESC, внося те или иные изменения и улучшения. В январе 2021 года вышла новая версия Mamba Basic F405 Mini MK3.5.

Читайте также: MAMBA F405 MK2 и MAMBA F405 mini MK2: обзор на полетные контроллеры

В 2020 году вышла версия MK3 в первую очередь в связи с выходом цифровой системы DJI и стало доступно 2 версии: обычная для аналогового FPV и для цифровой DJI.

Технические характеристики MK3.5

Характеристики полетного контроллера:

• MCU: 168MHz STM32F405RGT6;
• Гироскоп: MPU6000;
• Барометр: да;
• OSD: да;
• Blackbox: 16 мб Flash-памяти;
• Uart-порты: 5 портов;
• Протоколы ESC: Dshot300 / 600;
• LED: да;
• Контроллер LED: BF LED;
• RSSI: да;
• Пищалка: да;
• Питание: 2-6S Lipo (8,4 V ~ 25,2 V);
• Защита TVS: да;
• BEC: 3,3 V 0,5 A и 5 V 2,5 A;
• Схема монтажных отверстий: 20 мм, M2.

Характеристики ESC

• Питание: 2-6S Lipo (8,4 V~ 25 V);
• Рабочий ток: 40A × 4;
• Ток в пике: 45A (10S);
• BEC: нет;
• Цель (Target): BLHeli_S CH40;
• Протокол: Dshot300 / 600;
• Защита TVS: да;
• Схема монтажных отверстий: 20 мм, M3 / M2.

Что нового

Исправлено

1. При подключении USB можно сохранить настройки приемника и OSD;
2. Увеличены размеры контактных площадок;
3. Появилась возможность выбирать сигнал светодиода (что будет означать тот или иной цвет);
4. Защита от короткого замыкания BEC.

Обновлено

1. Модели F405 теперь тоже поддерживают F.port;
2. Обновлен кабель, улучшена защита от помех;
3. Теперь используется USB TypeC;
4. Увеличены на 140% размеры контактных площадок на версии Mini.

Добавлено

1. Добавлено резервное самовосстанавливающееся питания на приемник 5V;
2. Добавлена функция I2C;
3. Увеличена площадь площадки для VCC камеры;
4. TVS — мгновенная защита от высокого напряжения 30V;
5. Гироскоп теперь используют стабилизатор с малым падением напряжения, что уменьшает помехи.

Есть версия на 40 ампер и на 30 ампер.

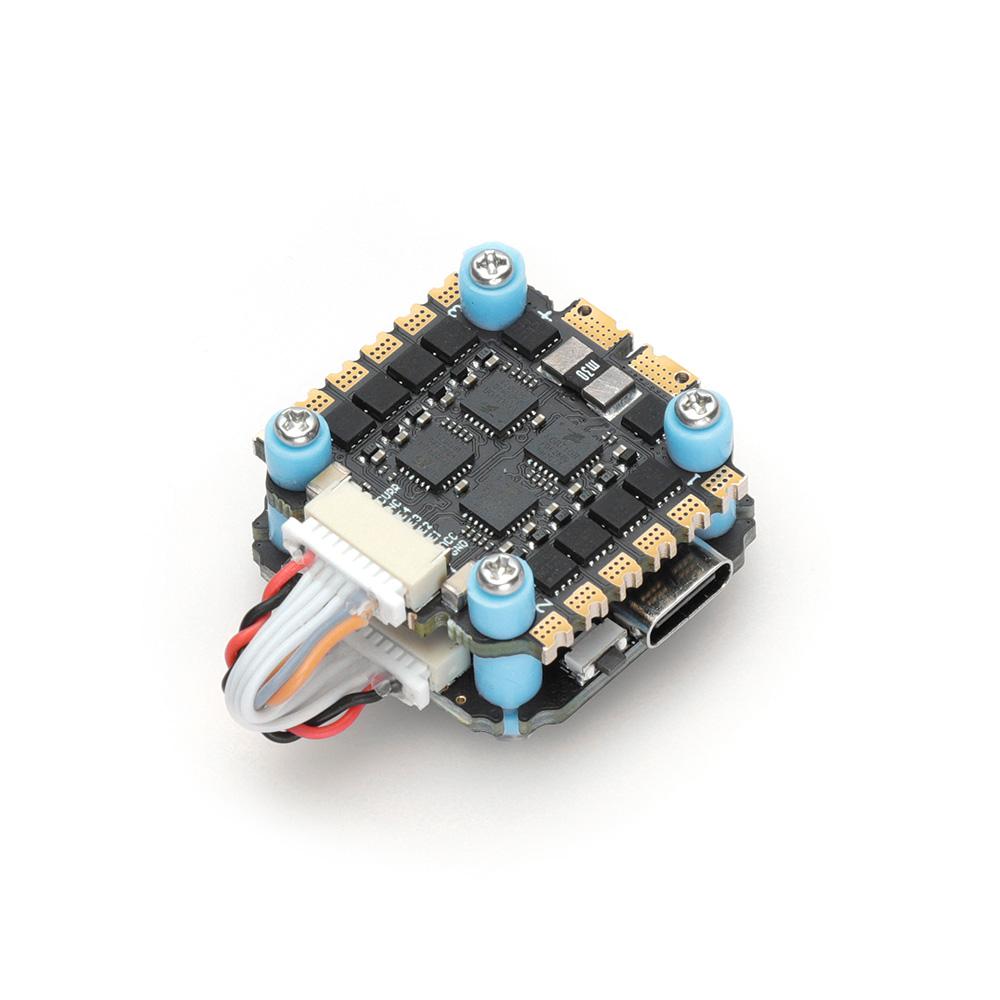

Фотографии

На момент публикации в продажу на торговые площадки полетный контроллер еще не поступил, но карточки уже созданы:
