TransTEC F7 — полетный контроллер

Встречайте новый полетный контроллер 7 поколения — TransTEC F7.

Компания TransTEC ранее не выпускала полетные контроллеры, так как они специализировались исключительно на готовых гоночных дронах и рамах.

Технические характеристики

  • MCU: F722;
  • Гироскоп: MPU-6000;
  • Порты: 5 UART;
  • BEC: 5V 3A;
  • Входное напряжение: 3S-6S;
  • Betaflight target (цель): TranstecF7;
  • Управление видеопередатчиком через RealPIT (включать и выключать видеопередатчик);
  • Выбираемый источник питания для камеры и видеопередатчика.

TransTEC F7 - полетный контроллер

Обзор TransTEC F7

В комплект входит следующее:

  • Плата полетного контроллера;
  • Резиновые антивибрационные подушки;
  • 4-контактный кабель;
  • Крышка для USB.



Полетный контроллер очень качественно собран, а компоненты пропаяны. У платы интересный окрас — такого серого армейского цвета.

У FC установлен гироскоп MPU-6000, а сама плата крепится к стойкам с помощью резиновых антивибрационных подушек, поэтому вибрация на гироскоп будет минимальна.

Верхняя сторона платы TransTEC F7 почти без компонентов, там всего лишь размещены индикатор состояния, кнопка загрузки (boot) и разъем USB.

TransTEC F7 - полетный контроллер

Для соединения с регуляторами оборотов, в комплекте есть коннекторы на 6, 8 и 10 пинов, которые нужны для подключения регуляторов оборотов 4 в 1.

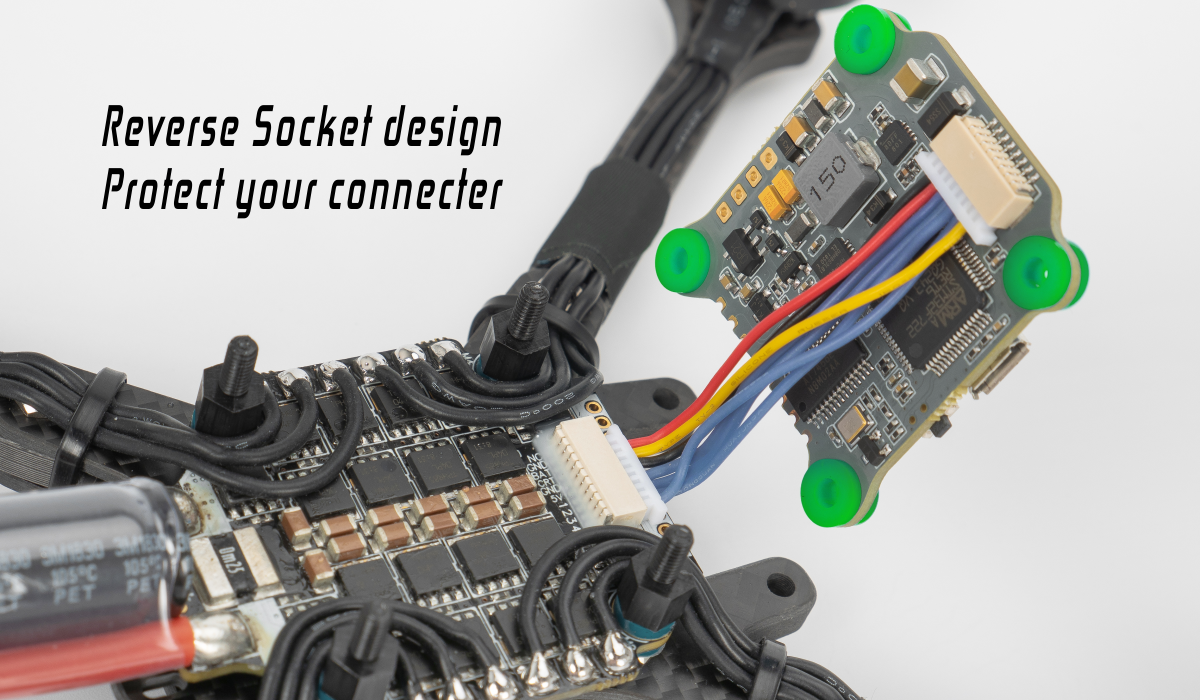

Разъем для подключения кабеля идущего к ESC расположен внутрь платы, а это значит, что провода будут торчать из сборки по минимуму, все будет скрыто.

TransTEC F7 - полетный контроллер

Еще одной приятной фишкой данного полетного контроллера TransTEC F7 будет крышка USB, чтобы внутрь при полетах не попадала грязь и пыль, это умно сделано!

В верхней части расположены пины для подключения FPV камеры и видеопередатчика, расшифровка слева направо: OSD камеры, видеовход с камеры, питание камеры, заземление. Далее идет видеопередатчик: видеосигнал на видеопередатчик, SmartAudio/TrampControl, питание и заземление. То есть, по умолчанию, оборудование может получать питание из этих пинов (для камеры это 5V), а дополнительное питание для видеопередатчика — традиционно прямой контакт через PDB к аккумулятору.

TransTEC F7 - полетный контроллер

В нижней части платы находятся дополнительные пины для подключения UART4 и UART3, а также для светодиодной ленты.

На плате TransTEC F7 также есть возможность припаять приемник к верхней стороне платы. Для этого там есть специальные пины. Чтобы припаять приемник TBS Crossfire Nano или FrSky XM+, нужно использовать пины TX1, RX1, 5V и GND.

TransTEC F7 - полетный контроллер

Схема подключения компонентов

Схема на картинке:

TransTEC F7 - полетный контроллер

Настройки TransTEC F7 в Betaflight

Управление RealPIT VTX по умолчанию отключено. Вы можете включить его, убрав блокировку CH, то есть, поставив перемычку:

TransTEC F7 - полетный контроллер

Затем для USER1 выберите любой AUX канал, а также удобные для вас диапазоны переключения.

TransTEC F7 - полетный контроллер

После этих действий, вы сможете управлять включением/выключением видеопередатчика с помощью тумблера на аппаратуре управления.

Где купить?

TransTEC F7 - полетный контроллер
