Аппаратура управления квадрокоптером, какая бывает и как выбрать

Spektrum

Аппаратура управления квадрокоптером — это один из наиболее важных моментов в покупке компонентов для сборки квадрокоптера, туда входит пульт управления и приемник. Правильный выбор отразится на вашем удобстве работы с аппаратурой и долговечностью использования. Если купить первое попавшееся или совсем дешевое, вы рискуете пойти по принципу пословицы «скупой платит дважды».

spektrum

В этой большой статье-инструкции мы постараемся раскрыть все моменты, связанные с аппаратурой управления, рассказать о названиях и моделях, а также оставим ссылки на продавцов.

Как работает аппаратура управления авиамоделями?

Вся современная аппаратура управления работает на частоте 2.4GHz. Это общепринятый стандарт, и вам наверняка знакома эта цифра, ведь в данном диапазоне работают Wi-Fi роутеры и блютуз. На практике системы управления в дорогих дронах, например, DJI так и работают — пульт есть Wi-Fi роутер, к которому подключается квадрокоптер.

вопросительный знак

Когда вы включаете пульт управления и начинаете двигать стиками или делаете другие движения элементами управления — движения каждого стика или элемента передаются квадрокоптеру в цифровом закодированном значении. Квадрокоптер принимает значения с помощью приемника, а приемник в свою очередь отправляет данные в полетный контроллер дрона, который уже обрабатывает все данные и отдает команды двигателям через регуляторы оборотов.

Важный момент: покупать пульт управления и приемник нужно только одной фирмы!

Если вы покупаете пульт FrSky Taranis, то вам необходимо купить приемник этого же производителя, т.е. FrSky. С приемниками других производителей он работать не будет. То же самое относится и ко всем другим: Futaba не будет работать с пультом или приемником от Spektrum. Поэтому при покупке будьте внимательны.

У частоты 2.4GHz есть несколько нюансов, которые обязательно должен знать каждый пилот. Самое основное — это то, что данная частота почти не может проходить сквозь здания и воду, включая деревья, животных и всякие водопады. Когда вы залетаете за большое дерево или здание, не удивляйтесь тому, что ваш квадрокоптер упадет или полетит дальше сам по своим квадрокоптерным делам — такова физика и принцип работы заявленной частоты. Также на этой частоте работают почти все Wi-Fi роутеры, и если вы дома включите пульт (например, Taranis), то он будет глушить собой роутер и скорость интернета будет минимальна. Будьте внимательны и не летайте за дома и большие препятствия, ведь ваша аппаратура управления может просто не пробиться сигналом к квадрокоптеру!

Какие факторы влияют на выбор аппаратуры радиоуправления?

Ключевым моментов в выборе конкретной модели радиоаппаратуры является понимание того, чем они отличаются. Зависит это и от того, чем вы собираетесь управлять, но так как наш сайт о квадрокоптерах, то упор будем делать на выбор аппаратуры управления квадрокоптером. Но как ни странно, выбрав один раз аппаратуру, ее можно будет использовать на всех видах авиамоделей, будь то самолет, вертолет или квадрокоптер, еще корабли и прочие летающие/плавающие предметы :)

Ниже составлен список, который сортирован по важности функций — самые важные наверху, а менее важные — ниже.

Совместимость системы

Когда вы покупаете пульт управления, вы покупаете и систему, на которой все это управляется и «разговаривает» с приемником. Это фундамент для будущего расширения хобби до нескольких авиамоделей. У каждой модели будет свой приемник, и с каждым приемником пульт должен быть совместим, это убережет вас от лишней траты денег. Например, самая популярная аппаратура управления — это FrSky, и на многих авиамоделях производители ставят приемники именно этого производителя или предлагают выбор из двух приемников разных производителей. Если вы решите перейти или поставить приемник другого производителя, то вам придется покупать новый пульт у него же.

Совместимость систем - футаба и спектрум



На некоторых моделях приемники вообще встроенные и их нельзя менять.

Важно различать и понимать совместимость оборудования. Одни различаются по производителю: FlySky и FrSky — новичку их легко перепутать. Также различаются по протоколу работы между собой, например, DSM2 и DSMX — это протоколы взаимодействия TX=RX производителя Spektrum. На этом форуме (англ.) вы можете узнать о различных протоколах, которые могут использоваться в авиамоделях. Будьте внимательны при выборе пульта и приемника по отдельности, а лучше покупайте комплектом, тогда не ошибетесь.

Эргономика

Ниже в статье вы увидите список с аппаратурой, после выбора которой у вас будут все необходимые и нужные функции, а также удобство. Эргономика — это широкая категория, описывающая внешний вид, ощущения и дизайн. Это подобно салону автомобиля, его коробке передач — в хорошей машине приятно находиться и управлять ей. Тоже самое и с аппаратурой управления, ее должно быть приятно держать в руках (как правило, они все большие), стики и переключатели должны хорошо работать, полезная информация тоже должна быть на экране.

Пульт Phantom 4 pro
Пульт Phantom 4 pro



К сожалению, чтобы это понять, пульт нужно держать в руках. На вид они все похожи, от Taranis до TBS Tango или даже Turnigy Evolution. Но это только на вид. На самом деле все они отличаются по весу, форме и толщине стиков, а также из какого они материала, скользят или не скользят в руках. Будет очень хорошо, если в вашем городе есть магазин авиамоделей, где вы сможете подержать в руках всю аппаратуру. Если нет, то не стесняйтесь подходить к пилотам, которые летают у вас на местности, скорее всего он с радостью покажет и расскажет вам о своей аппаратуре.

Еще один важный момент по выбору аппаратуры — дизайн:

  • Посмотрите каким способ крепится или как расположена антенна(ы), легко ли ее сломать?
  • Есть ли крючок для ремешка, чтобы можно было держать пульт на шее?
  • Есть ли у пульта переключатели, которые можно легко достать?
  • Есть ли у пульта 2-х или 3-х позиционные переключатели? Для квадрокоптеров они нужны.

Аппаратура управления для квадрокоптера

Следующим этапом будет выбор приемника. Помните, что как только вы выбрали пульт, вы привязываетесь к этому бренду и приемники должны быть этой же фирмы. Ниже написано о некоторых параметрах, на которые стоит обращать внимание при покупке приемников:

  • Размер. Меньше не значит хуже. При выборе радиоприемников следует делать выбор в пользу маленьких и компактных. Это меньший вес и занимаемое пространство, а работать будет также, как и большой. Большие приемники просто не поместятся в большинство сборок мини квадрокоптеров.
  • Поддерживает ли приемник SERIAL протоколы, такие как “SBus”, “SRXL” и “IBUS”. С такими протоколами гораздо легче и проще выполнить соединение с полетным контроллером.
  • Антенны. Если антенны 2, то это хорошо, так как от этого увеличивается диапазон покрытия и приемник лучше будет принимать сигнал у препятствий.
  • Длина антенн. Чем длиннее, тем лучше. Это связано с тем, что карбон (рама) не пропускает радиоволны, поэтому антенны нужно выносить за пределы рам для лучшего принятия сигнала.
  • Цена. Приемники для некоторых систем неадекватно дорогие.

Цена приемника

Цена является важным фактором, потому что скорее всего вы будете их ломать или вам понадобятся новые для новых моделей. Например, неадекватно дорогие приемники у Spektrum и Futaba — их можно заменить китайскими аналогами по нормальной цене. Если что, присмотритесь к линейке приемников OrangeRX.

Цена передатчика (пульта)

Радиопередатчик (пульт) — это пожалуй самый дорогой компонент, который вы купите для этого хобби. На рынке есть и бюджетные модели, но чтобы этого пульта хватило лет на 10 и больше, лучше купить ту аппаратуру, что стоит сейчас не менее 200$. Конечно, есть и очень дорогущие варианты, например, Futaba 18MZ у которого цена доходит до 3000$. Но там и экраны сенсорные/цветные и супер качественные компоненты + всякие гарантии.

Поддержка телеметрии

Телеметрия
Телеметрия

Некоторая аппаратура управления поддерживает двухстороннюю связь приемник=передатчик, т.е. обмен данными. Например, приемник может отправить пульту информацию, что аккумулятор разряжен и нужно садиться. Телеметрия может вас предупредить и о других критических состояниях, чтобы избежать неприятностей. Но телеметрия не ограничивается приемником, сейчас уже есть куча внешних модулей, таких как MinimOSD или MiniOSD, это маленькие платы, которые впаиваются в цепь fpv-камера = полетный контроллер = видеопередатчик и накладывают свои данные на видео в вашем шлеме или очках. Настраиваются такие платы обычно в BetaFlight OSD.

Поэтому, этот пункт можно считать не особо важным в выборе приемника.

Частота и диапазон

Как вы уже знаете, все приемники изначально работают на частоте 2.4GHz. Но есть специальные модули и модификации, которые позволяют использовать частоты 1.3GHz, 900MHz и 433MHz.

Подробнее о том, как это работает, вы можете найти в статье: https://profpv.ru/fpv-антенны-что-это-такое-как-работают-и-к/

Если коротко и простыми словами, то чем ниже частота, тем больше радиоволны, соответственно они могут проходить через препятствия, не теряя данные.

Диапазон 2.4GHz

Но если частота у всех радиосистем одинаковая (за исключением модификаций) — 2.4GHz, то диапазон разный. Диапазон — это расстояние, на которое будет «пробивать» сигнал от передатчика до приемника. К сожалению, точных данных о диапазоне конкретных передатчиков нет, потому что это очень сложно проверить и определить. В основном, это определяется типом и ориентацией антенн, а также мощностью передатчика (пульта). В среднем, аппаратура управления FlySky и FrSky «пробивает» в чистом поле до 1-1,5 км при условии правильного расположения антенн и отсутствия на них дефектов.

Поддержка внешних RF модулей

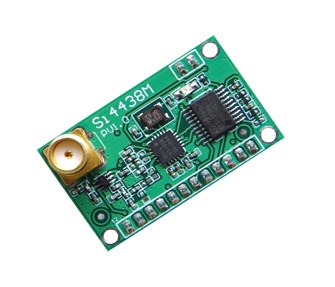

RF модуль — это такая пластиковая коробочка, которая крепится на задней части пульта управления и умеет передавать сигнал не только на частоте 2.4GHz, но и на других, а также умеет общаться с другими приемниками, например, приемниками Spektrum. Также нужно учесть и то, что приемник тоже должен уметь «общаться» с RF модулями. Как правило, пульты управления с такими модулями стоят значительно дороже обычных.

RF module
RF module

Как узнать, поддерживает ли ваш пульт RF-модуль? Легко, на задней части пульта будет специальный прямоугольный разъем. Самый популярный тип модулей «JR», такой используется у FrSky.

Режим тренера (Trainer Port) и совместимость

Режим тренера это очень крутая функция у передатчиков. Как понятно из названия, функция нужна для тренировок. Например, вы новичок и еще очень плохо летаете, но у вас есть опытный друг, который летает отлично. Вы включаете на своих пультах функцию Тренер (Trainer Port) и ваши пульты подключаются друг к другу, получается как бы один пульт с дублированным управлением, прям как у автомобилей в автошколах. Новичок начинает летать с помощью своего пульта, а тренер в это время держа свой пульт в руках, может вмешиваться в полет в случае потери управления новичком или если он будет делать что-то не то.

Майк Тайсон с тренером

Режим тренера это отличный способ научиться летать, а также научить летать свою семью, друзей. Если у вас есть такой порт, то тут история как с приемником = передатчиком, пульты должны быть одной фирмы.

Аккумулятор и питание передатчика (пульта)

Батарейки в пульте RC

Пульт управления может получать питание 3 разными способами и от этого тоже зависит удобство использования:

  1. Батарейки типа «АА». Это самый простой и дешевый вариант запитать пульт управления. Как правило, в пульт их нужно 4 штуки. Долговечность — смотря какие вы купите и как много времени будете использовать пульт. Меняются легко, а запасные много места в рюкзаке не занимают. Можно также использовать перезаряжаемые аккумуляторы (тоже пальчиковые). Наш выбор.
  2. NiCd или NiMH аккумуляторы. Могут быть разных размеров, так как их обычно стягивают термоусадкой в единую батарею. Недостатком будет малая емкость и эффект памяти — со временем они будут терять емкость и их нужно будет заменять.
  3. LiPo аккумуляторы. В пультах LiPo используют маломощные варианты. Как правило, у них большая емкость, нет эффекта памяти. Одного заряда будет хватать на долгое время. Плюс к этому, такой аккумулятор прослужит долго благодаря бережной эксплуатации.

Количество каналов

Количество каналов в описании аппаратуры управления — это количество моторов и прочих сервоприводов, которыми вы сможете управлять. По факту, это сейчас является ключевым моментом по выбору аппаратуры управления. Но на самом деле, это просто маркетинговый ход! Да, раньше каждый канал был на счету и их было мало, но сейчас с современными технологиями их можно добавлять очень много и все ограничивается количеством переключателей на самом пульте. Но зачастую, на пульте слишком много всяких переключателей и половину вы даже не будете использовать. На гоночных же вообще, кроме стиков нужен будет всего 1 трехпозиционный переключатель и 1 двухпозиционный — заармить, поменять режим полета с акро на стабилизацию и включить/отключить пищалку. Всё. Так что, не ведитесь на маркетинг с 999 каналами.

Рекомендованная аппаратура управления квадрокоптером

FlySky

Flysky FS i6-FS

Рекомендуем! Это лучшая бюджетная версия передатчика на рынке. Отличное качество за малые деньги. В большинстве магазинов цена на пульт с приемником не превышает 50$. Приемник для пульта FlySky называется FS-i6 и как правило идет вместе с пультом. Но если вы случайно сломали приемник, купить его не проблема, стоить это будет от 9,5 до 17$, в зависимости от того, сколько каналов вам нужно.

Где купить

FlySky PL18 Paladin

Аппаратура управления квадрокоптером, какая бывает и как выбрать

Эта аппаратура имет механизм стиков с эффектом Холла, цветным экраном и прошивку FlySky. Также у аппаратуры будет 8 переключателей — 2 из них трехпозиционные, 3 поворотных пота (барашки), 2 слайдера по бокам и 4 триммера (для тонкой настройки положения стиков). Такое количество переключателей требует большого количества каналов — поэтому их целых 18. По слухам, у этой аппаратуры будет новый протокол AFHDS3 с минимальной задержкой до 3 мс.

Подробнее об этой аппаратуре, а также ссылки: https://profpv.ru/flysky-pl18-paladin-novyj-radioperedatchik-pult-upra/


JUMPER T16

JUMPER T16 аппаратура управления с включенным экраном

JUMPER T16 можно сказать ворвался на рынок и сообщество FPV пилотов точно будет в восторге. Эта аппаратура предлагает множество функций по сравнительно низкой цене и Frsky Taranis X9D с QX7 наконец-то столкнулись с настоящим конкурентом.

Подробнее об этой аппаратуре, а также ссылки: https://profpv.ru/jumper-t16-apparatura-upravleniya-obzor-s-foto/


FrSky

FrSky Taranis

Рекомендуем! FrSky производят и продают всем известные Taranis. Я думаю, любой пилот как минимум просто слышал о нем. Когда они вышли на рынок с Таранис, то буквально сдули с арены всех производителей. FrSky зарекомендовали себя как качественная и безотказная аппаратура управления с множеством функций и каналов. Электроника собрана из качественных компонентов, которые выводят мощность передатчика на высокий уровень. Об этом говорит и поддержка сообщества, ведь Taranis — это самая популярная аппаратура у пилотов авиамоделей. Также как и у FlySky — купить запчасти или приемники — не проблема.

Также, FrSky пошли навстречу пилотам дронов и выпустили версию Taranis QX7 с минимальным набором функций, но зато дешевую. К тому же, эта версия выглядит лучше, чем X9D. Для гоночных дронов мы рекомендуем покупать Taranis QX7

Где купить

Futaba

Futaba

Futaba это старая гвардия радиосистем управления. С теплом вспоминаем Футабу с частотой 72MHz. Футаба отличается высочайшим качеством сборки и компонентов, а также гарантией и обслуживанием своих клиентов. Но, Futaba довольно дорогая аппаратура управления.

Где купить

Spektrum

Spektrum





Spektrum были одними из первых, кто начал выпускать аппаратуру управления на частоте 2.4GHz. С тех пор, они сумели сделать линейку своих пультов для квадрокоптеров и завоевать свою аудиторию, несмотря на скандал с рекламой, где они обманули аудиторию насчет работы их системы расширенного диапазона, высоких цен и маленького выбора приемников. Но думается, что завоевали они свое доверие высочайшим качеством компонентов и сборки, а также программируемым пользовательским интерфейсом.

Где купить

Team Black Sheep (TBS)

TBS Tango

Team Black Sheep, или TBS, недавно выпустили передатчик Tango. Этот передатчик нацелен именно на сообщество гонщиков FPV со встроенным видеоприемником и монитором FPV. Это радиосистема, которую мы лично не использовали (пока), но много о ней слышали.

Где купить

Turnigy

Turnigy i6

Это еще одна бюджетная аппаратура управления от бренда HobbyKing и похожая на FlySky. Их линейка состоит их 3 передатчиков, основные из которых 9X и Turnigy i6. Мы рекомендуем покупать i6, потому что это тоже самое, что и FlySky и даже по той же цене. 9Х нам не очень понравился, потому что для него требуется отдельный радиомодуль, который можно будет использовать на соревнованиях по гонкам (да, там тоже есть определенные правила по оборудованию). Но, несмотря на это, оба этих передатчика пользуются большой популярностью у сообщества.

Turnigy Evolution появился в 2016 году и очень похож на игровой контроллер XВox. Для консольщиков и геймеров это прям идеальный вариант. По техническим характеристикам это тоже самое, что и FlySky FS-i6 и Turnigy i6, только в другом корпусе.

Где купить

Выводы

В этой статье мы постарались описать все доступные параметры по выбору аппаратуры управления квадрокоптером, учли некоторые моменты, чтобы донести вам всю необходимую информацию. Все для того, чтобы вы не совершили ошибку и выбрали правильную аппаратуру, которая очень долго будет вас радовать. Статья написана на основе статьи сайта www.propwashed.com.
