Foxeer Digisight аналоговая и цифровая FPV камера

Foxeer Digisight совмещает сразу 2 режима работы — аналоговый и цифровой. Зачем это надо, вопрос уже другой.

Технические характеристики

  • Тип сенсора: Sony 1/3″ CMOS;
  • Соотношение сторон: 4:3 (по умолчанию) / 16:9 переключаемый;
  • Система: PAL (по умолчанию) / NTSC переключаемый;
  • Разрешение: цифровой 720P / аналоговый 1000TVL;
  • Скорость затвора: PAL 1/25 ~ 1/10000 сек; NTSC 1/30 ~ 1/10000 сек;
  • Видеовыход:  аналоговый сигнал 720P, Digital HD / CVBS;
  • Угол обзора цифровой режим: FOV-H: 120° FOV-D: 145°;
  • Угол обзора аналоговой режим: FOV-H: 125° FOV-D: 155°;
  • Минимальная освещенность: 0,01 люкс;
  • Баланс белого: Авто;
  • DNR: 3DNR 2DNR;
  • WDR: 120 дБ;
  • Режим: День / Облака / Ночь / LED;
  • Переключатель быстрого режима: нажмите и удерживайте правую кнопку для переключения между День / Облака / Ночь / LED;
  • OSD: название камеры / напряжение (только в аналоговом режиме) / время;
  • Размер: 14 * 14 мм; 19 * 19 мм (без кронштейна);
  • Вес: 4,3 г (без кабеля).

Входная мощность

  • Цифровой: 3,3 V от видеопередатчика
  • Аналоговый: 4,5 ~ 20 V
  • Язык: ENGLISH / DEUTSCH / FRANCAIS / РУССКИЙ / PORTUGUES / ESPANOL / 中文
  • Рабочая температура:  -10° ~ 50°C
  • Рабочая влажность:  20 ~ 80%
  • Температура хранения:  -20° ~ 70°C
  • Меню: аналоговое через плату управления камеры, цифровое через плату управления видеопередатчиком

Потребление тока

  • Аналоговый: 50 мА ± 15% при 12 V постоянного тока, 115 мА ± 15% при 5 V постоянного тока
  • Цифровой: 350 мА при 3,3 V (питание от видеопередатчика)

Описание камеры Foxeer Digisight

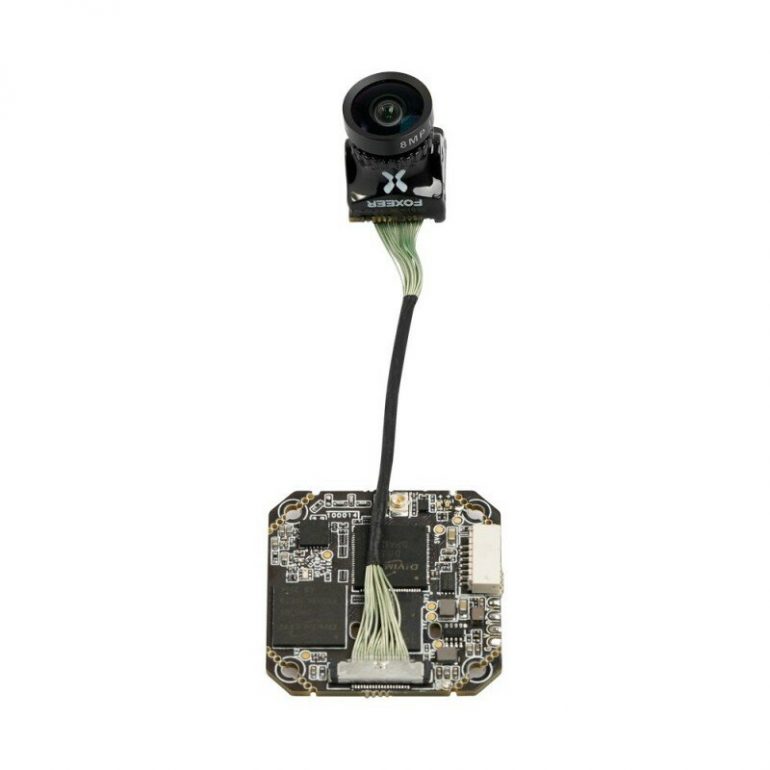

Бренд Foxeer заявили, что что камера DigiSight — это самая маленькая двухрежимная FPV камера на всем рынке. Ее можно использовать как с аналоговыми видеопередатчиками, так и с цифровыми. Сразу сложно придумать зачем использовать камеру, которая может работать в двух режимах, но скорее всего это придумано для дублирования систем и быстрого переключения между ними в полете. Если у вас есть еще предположения, пишите в комментариях. Камера совместима с цифровым видеопередатчиком FatShark Shark Byte 200 mW.

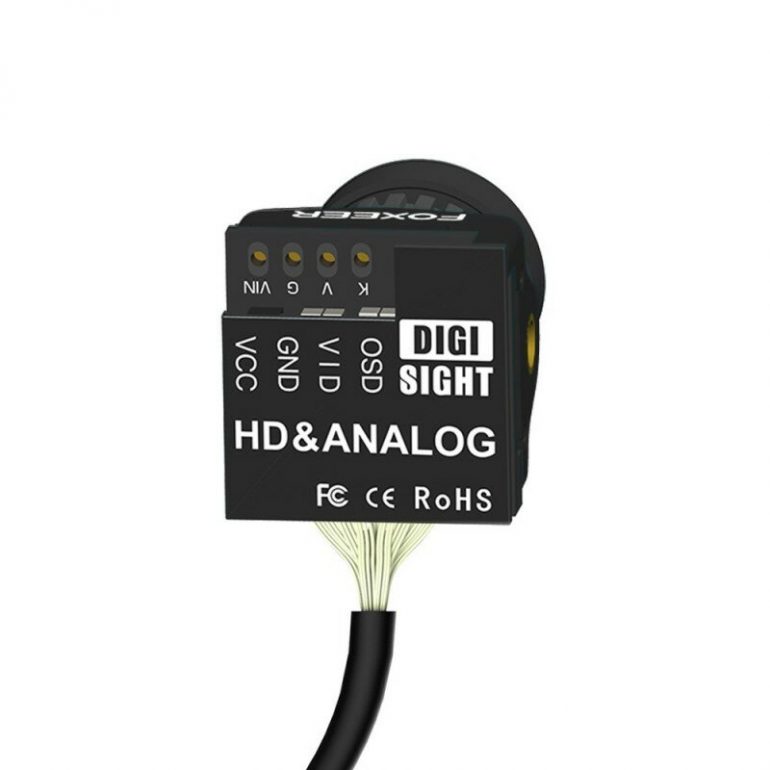

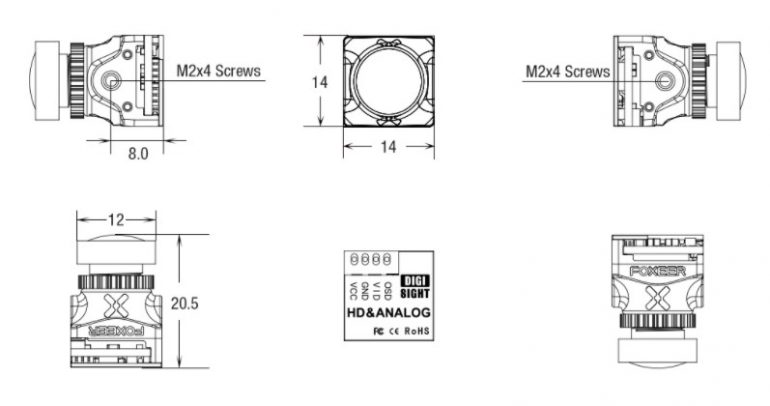

Размеры камеры составляют 14х14 мм, а вес всего 4,3 грамма без кабелей. У DigiSight есть сразу два интерфейса, один для аналогового: VCC, GND и Video OUT, а другой для цифрового подключения шлейфом. Для дистанционного управления настройками камеры, нужно подключить порт управления к контактной площадке на полетном контроллере:

Foxeer Digisight аналоговая и цифровая FPV камера

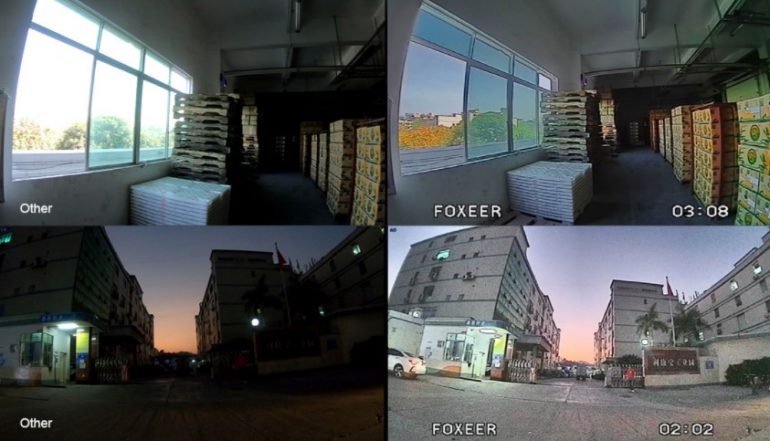

В аналоговом режиме у камеры DigiSight разрешение составляет 1000 TVL, в цифровом — 720P (1280 × 720 пикселей). Заявленная задержка всего 4 мс.

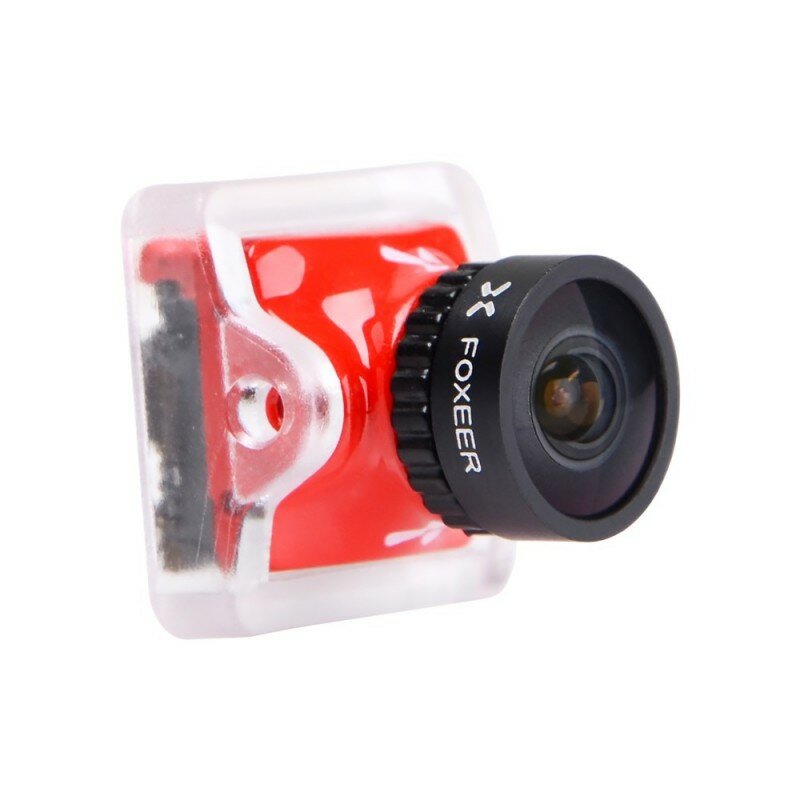

Фотографии

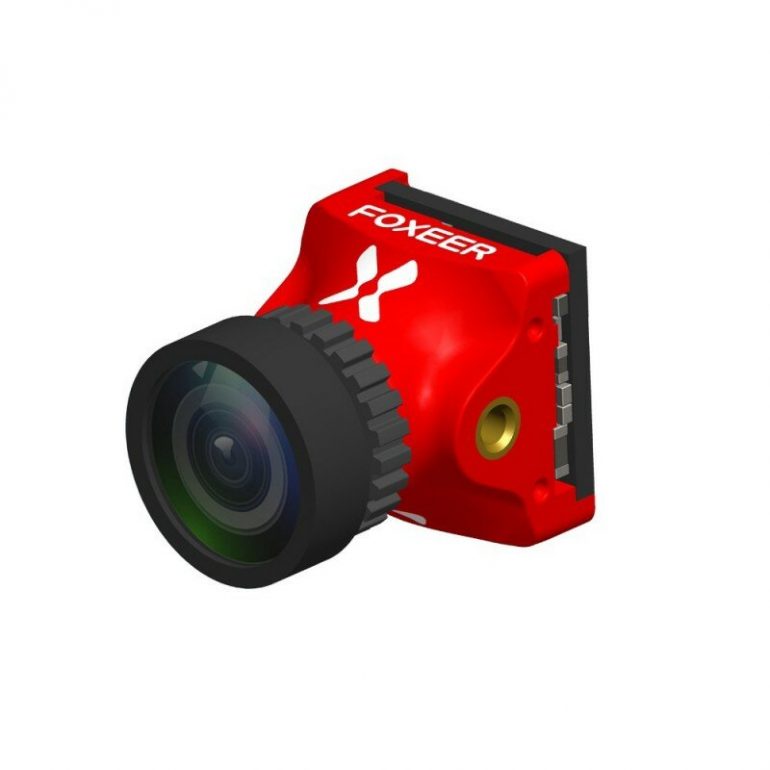

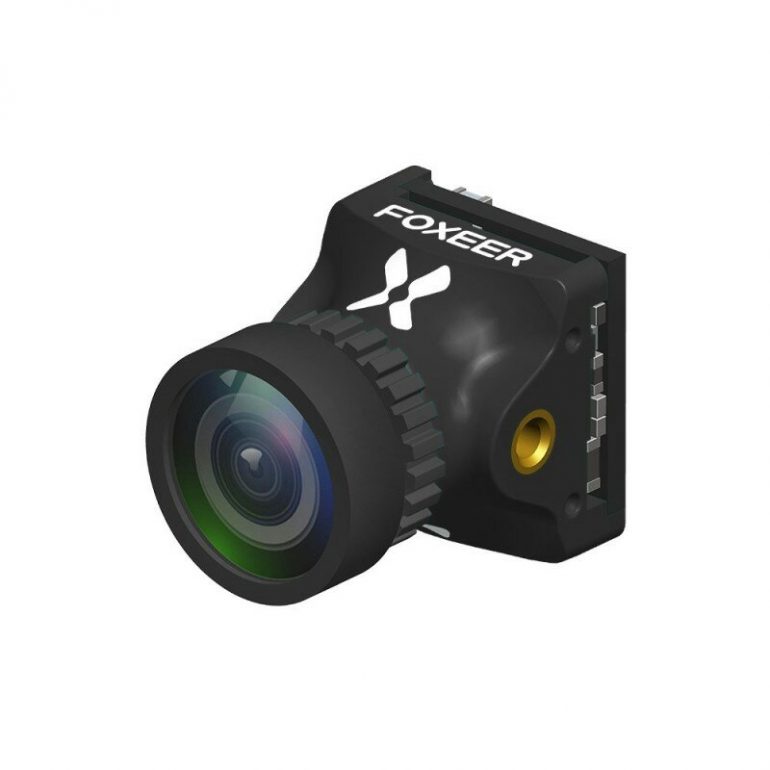

Часть фотографий это 3D рендер.

Что в комплекте?

Foxeer Digisight аналоговая и цифровая FPV камера

  • Камера;
  • Набор винтов и уплотнителей;
  • Плата управления с кабелем;
  • Кронштейн;
  • Шлейф для цифры;
  • Связка кабелей для аналога.
