Holybro Kopis Freestyle 4: квадрокоптер для фристайла

Holybro Kopis Freestyle 4 — это новый дрон для фристайла от бренда Holybro. На выбор есть цифровая и аналоговая версии.

Технические характеристики

Полетный контроллер: Kakute F7 mini V3 MCU: STM32F722RET6 32 битный процессор, 216 MHz, 256 КБ RAM, 512 КБ флэш-памяти;

IMU: MPU6000 (SPI);

Барометр: BMP280;

USB VCP драйвер (все UART-порты могут использоваться одновременно; USB не использует UART);

5 аппаратных UARTS (UART1, 2, 3, 4, 6);

Поддерживает только последовательные приемники (SBUS, iBus, Spektrum, Crossfire). Приемники PPM и PWM не поддерживаются;

Встроенные 16 МБ для Blackbox;

5 V выходная мощность: 1 A максимум;

3.3 V выходная мощность: 0.2 A максимум;

Размеры: 30×30 мм;

Монтажные отверстия: стандартные 20 мм;

Вес: 4 г.

ESC:Tekko32 F3, 4 в 1, 35A, mini

(регуляторы оборотов)

F3 MCU,  удвоенная скорость F051, the MCU работает на 108Mhz;

32-битный ESC с прошивкой BLHELI32;

Поддерживает 3-6S LiPo;

Выход PWM по умолчанию — 96K;

Коэффициент шкалы амперметра изменен на 185;

Вход PWM, поддержка TLM;

Voltage output (VBAT);

Нет выхода BEC;

Поддерживает onehot / Multishot / Dshot / PWM;

Монтажные отверстия: 20×20 мм (M3);

Размер: 32 х 38 мм;

Вес: 8 г.

Цифровая версия:

CDDX FPV Vista Kit

Размеры: 30,45 x 29 x 13 мм;

Вес: 29 г (с камерой); модуль: 19 г;

Антенный разъем: u.FL;

Рабочая частота: 5,725-5,85 GHz;

Мощность передатчика (EIRP) FCC / SRRC / MIC: <20 дБм; CE: <14 дБм;

Интерфейс ввода / вывода: USB-C, IPEX, порт 3-в-1;

Мин. задержка: режим низкой задержки (720p, 120 кадров в секунду): 21-28 мс;

Режим высокого качества (720p, 60 кадров в секунду): 30-40 мс;

Максимальное расстояние передачи: FCC / SRRC: 4 км; CE: 0,7 км;

Входная мощность: 7,4-26,4 V;

Камера: Nebula Nano;

Матрица камеры: 1/3 «CMOS;

Объектив: 2,1 мм;

Затвор: роликовый затвор;

Угол обзора: 150 °;

Размеры: 14x14x21 мм.

Аналоговая версия:

5.8G VTx: Atlatl HV Micro

Мощность: 0.5mW (pit mode), 25mW, 200mW, 500mW, 800mW

Аудио: 6.5 MHz Mono

Smart audio 2.0

Разъем антенны: MMCX

Входное напряжение: 7-28 V (2-6S LiPo)

Размеры: 30×26 мм

Монтажные отверстия: 20×20 мм (M3)

Вес: 3.6 г

Камера: Foxeer Micro Razer

Общая информация Размер рамы: 180 мм

Двигатели: F1404 KV3800

Пропеллеры: Gemfan Hurricane 4023-3

Вес без аккумулятора:
Аналоговая версия: 166 г
Цифровая версия: 173 г

Приемник:
Аналоговая версия: TBS Crossfire
Цифровая версия: TBS Crossfire Nano RX или без него (по умолчанию есть поддержка управления от DJI)

Рекомендуемый аккумулятор: 650~850 mAh 4S LiPo

Цена:
Аналоговая версия: ~US$298.99
Цифровая версия: ~US$368.99

Описание

Инструкция на английском, но по схемам все понятно: http://www.holybro.com/manual/Holybro_Kopis_Freestyle_4%E2%80%9C_Manual.pdf

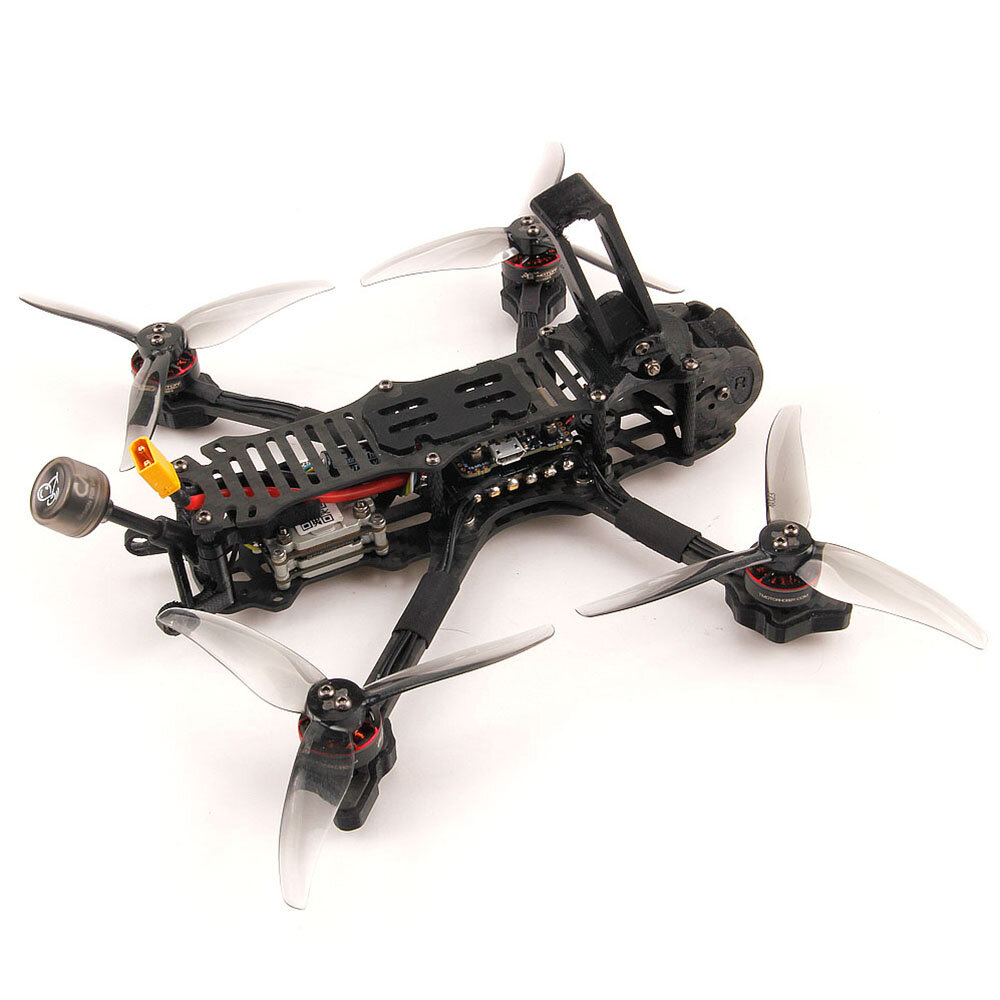

Holybro Kopis Freestyle 4 — это небольшой дрон на карбоновой раме 180 мм, считается 4-дюймовым. Разработан дрон специально для фристайла, это значит, что он идеально сбалансирован для выполнения воздушных трюков, в воздухе можно делать все, что угодно.

Пропеллеры 3-лопастные на двигателях F1404 KV3800. KV — это количество оборотов в минуту на вольт питания.

В комплекте есть крепление для экшен-камеры Naked GoPro, оно напечатанное на 3D-принтере.

Передняя защита камеры из карбона, а не пластика. Задняя часть крепления антенны тоже из пластика 3D-принтера, сбоку отверстия — для крепления антенн приемника TBS.

Без аккумулятора дрон весит максимум 173 грамма. Аккумуляторы, например, Tattu R-Line весят в среднем 80 грамм.

Итоговый вес будет 250-253 грамма, это если цифровая версия. С аналоговой версией итоговый вес будет 246 грамм и он не попадает под закон об обязательной регистрации.

По умолчанию цифровая версия Kopis Freestyle 4 ″ совместима с передатчиком DJI FPV, но если вам нужно или хочется летать далеко, вы можете выбрать TBS Crossfire NANO RX.

Фотографии
