Eachine Cinefun очень легкий микро квадрокоптер (TinyWhoop) с видеорегистратором

Eachine Cinefun новый микро дрон от популярного бренда. Этот TinyWhoop весит всего 39 грамм с камерой 4К или 37 грамм с камерой 1080, вес без учета аккумулятора. С ним дрон весит 54,5 грамма. Обе версии с видеорегистратором!

Технические характеристики

  • Полетный контроллер: CRAZYBEEX FR V2.2 F4;
  • Камера: Runcam Split3-Lite 1080P или CADDX Loris 4K;
  • Двигатели: Eachine 1102 19000KV;
  • Пропеллеры: HQPROP 1.6×1.6, 4-лопастные;
  • Размеры: 97 * 97 * 51 мм;
  • Регуляторы оборотов: 4 в 1 на 5А и 6 в пике;
  • Видеопередатчик: 5.8G 40CH 25/200mW;
  • Приемник: встроенные, на выбор по совместимости — Frsky D8, FlySky AFHDS и AFHDS-2A, внешний TBS CRSF Nano;
  • Аккумулятор:  GNB LiPo 1S 650 mAh (в комплекте 4 шт.);
  • Вес: 37-39 грамм без аккумулятора.

Описание Eachine Cinefun

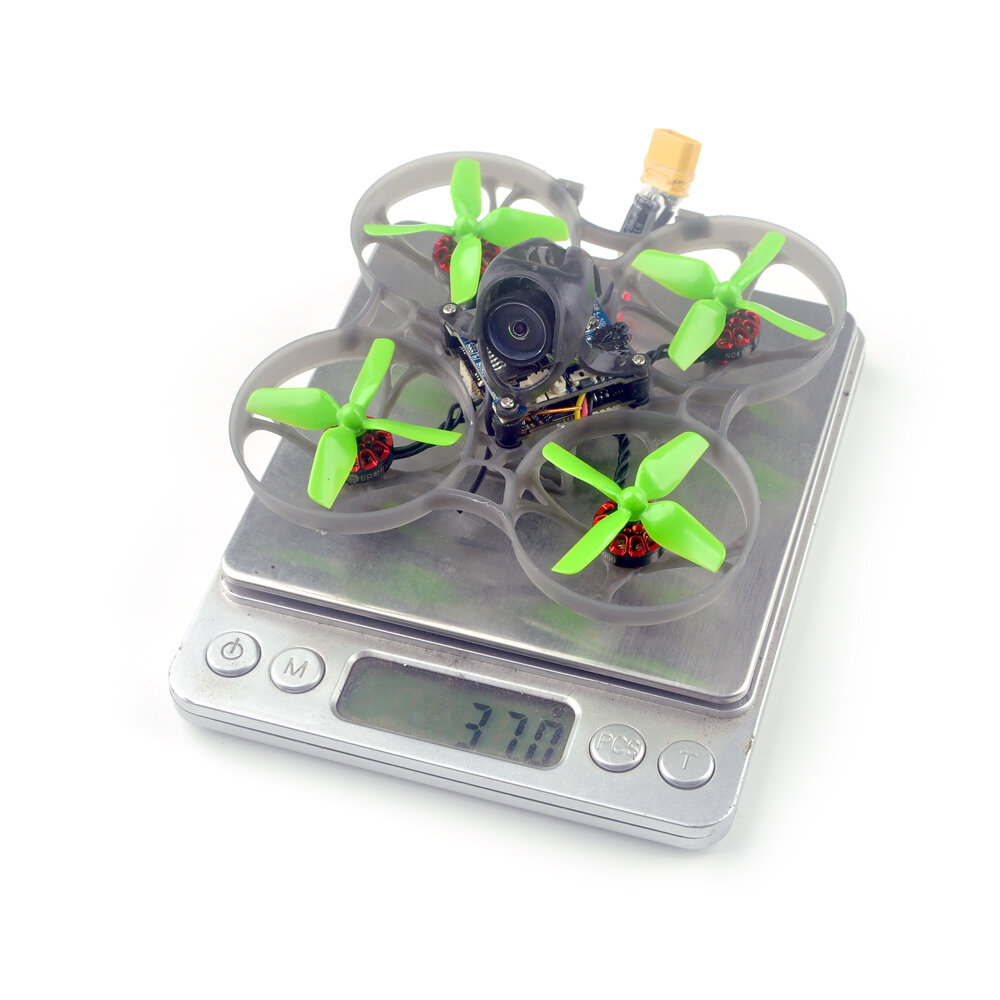

Этот маленький дрон на сегодняшний день — самый легкий 4К квадрокоптер, ведь вес составляет всего 38,8 грамм. На таком на улице точно не полетать, только в помещении, но многие покупают такие именно с этой целью — летать не на улице, а хотя бы дома.

Рама — копия рамы очень популярного Eachine Trashcan, наравне с Mobula. Сзади есть даже крепление под светодиодную планку, которая у Trashcan выглядит вот так:

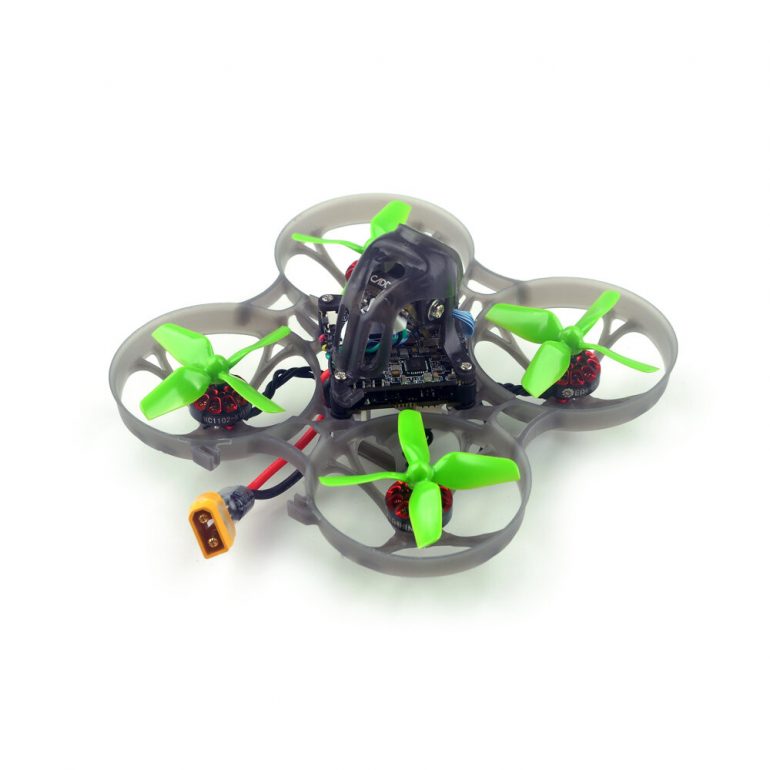

Eachine Cinefun очень легкий микро квадрокоптер (TinyWhoop) с видеорегистратором

Сверху установлен минимально возможный кожух для защиты камеры и платы от ударов:

Защитный кожух

Управляется квадрокоптер при помощи полетного контроллера CRAZYBEEX FR V2.2 с процессором STM32F411CEU6, 100 МГц, и 512КБ флэш памяти, а также со стандартным гироскопом MPU-6000. В полетный контроллер встроен на выбор приемник и видеопередатчик с регулируемой мощностью 25 и 200 mW. Если будете летать в маленьком пространстве, то вам хватит 20 mW, а если помещение большое и есть перегородки, то нужно выставлять 200 mW. С большой мощностью аккумулятор будет разряжаться быстрее.

В полетный контроллер встроены и регуляторы оборотов, которые работают на прошивке S_H_50_REV16_8.HEX, программируются через BLHeliSuite и работают по протоколу DSHOT600.

Приемники рассчитаны на прием сигнала на расстоянии до 200-300 метров.

Приемники встроенные и работают по SPI BUS. У всех есть встроенная настройка Failsafe.

SPI — последовательный синхронный стандарт передачи данных в режиме полного дуплекса, предназначенный для обеспечения простого и недорогого высокоскоростного сопряжения микроконтроллеров и периферии. Википедия.

О камерах

На выбор есть 2 камеры, это Runcam Split3-Lite 1080P  и CADDX Loris 4K.

Обе камеры с видеорегистраторами, это значит, что вы сможете записывать видео в отличном качестве и потом делать из него видео или просто смотреть свои полеты. Описывание камер можно почитать по этим ссылкам:

Читайте также: Caddx Loris 4K FPV камера с видеорегистратором

Читайте также: RunCam Split 3 Micro и Nano FPV с DVR

У производителя указано, что в Eachine Cinefun используется камера Lite, а не микро или Nano как по ссылке выше, поэтому ниже приводим ее описание:

  • Угол обзора (FOV): в режиме записи FOV 165°, в режиме FPV FOV: 165° при соотношении сторон 16:9 и 130° при соотношении сторон 4:3;
  • Разрешение видео: 1080 @ 60 кадров в секунду / 1080 @ 50 кадров в секунду / 1080 @ 30 кадров в секунду / 720 @ 60 кадров в секунду;
  • Формат видеофайла: MOV;
  • Разрешение изображения: 2 МП;
  • Режим ТВ: NTSC (720 * 480) / PAL (720 * 576);
  • Поддерживаемые Micro SD-карты: до 64 ГБ (требуется класс 6 или выше, рекомендуется класс 10 / UHS-I / UHS-II / UHS-III);
  • Схема монтажных отверстий: 25,5 * 25,5 мм;
  • Размер печатной платы: 29 * 29 мм;
  • Размер модуля объектива: 14 * 14 мм;
  • Характеристики объектива: M9;
  • Вход питания: 5-20 В постоянного тока, напрямую к аккумулятору подключать нельзя.

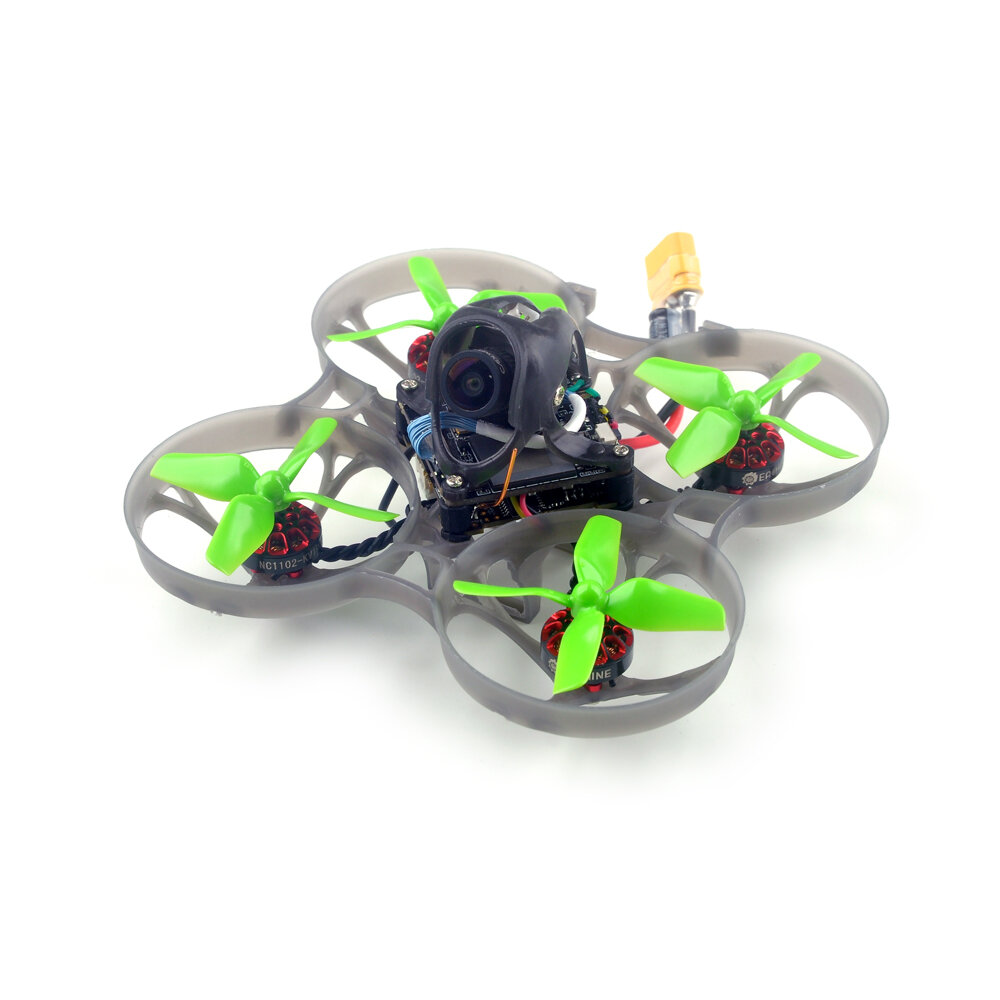

Eachine Cinefun очень легкий микро квадрокоптер (TinyWhoop) с видеорегистратором

Об аккумуляторе

В комплекте идет 4 аккумулятора, по современным меркам это хороший комплект, потому что почти все производители продают дроны без них. Аккумулятор с такими характеристиками:

  • Напряжение: 1S 3.8V;
  • Емкость: 650 mAh;
  • Скорость непрерывной разрядки: 30C;
  • Скорость мгновенной разрядки: 60C;
  • Размеры: 60*18*8 мм;
  • Вес: 15.5 г;
  • Коннектор: XT30.

Время полета на таком аккумуляторе составит от 3 до 6 минут в зависимости от выбранной мощности видеопередатчика и стиля полета.

О двигателях

Двигатели тут стоят мощнее, чем у Trashcan за счет увеличенного количества оборотов на вольт, здесь это число 19000, против 15000KV у Trashcan. Двигатели могут работать только с напряжением от 1S, от 2S они просто сгорят, так как 19000KV это мягко говоря очень много, но бывает и больше, например, 22000KV.

  • Конфигурация: 9N12P;
  • Диаметр статора: 11 мм;
  • Длина статора: 2 мм;
  • Диаметр вала: 1,5 мм;
  • Размер двигателя: (диаметр)13,5 мм * (высота)16 мм;
  • Вес: 2,9 г.

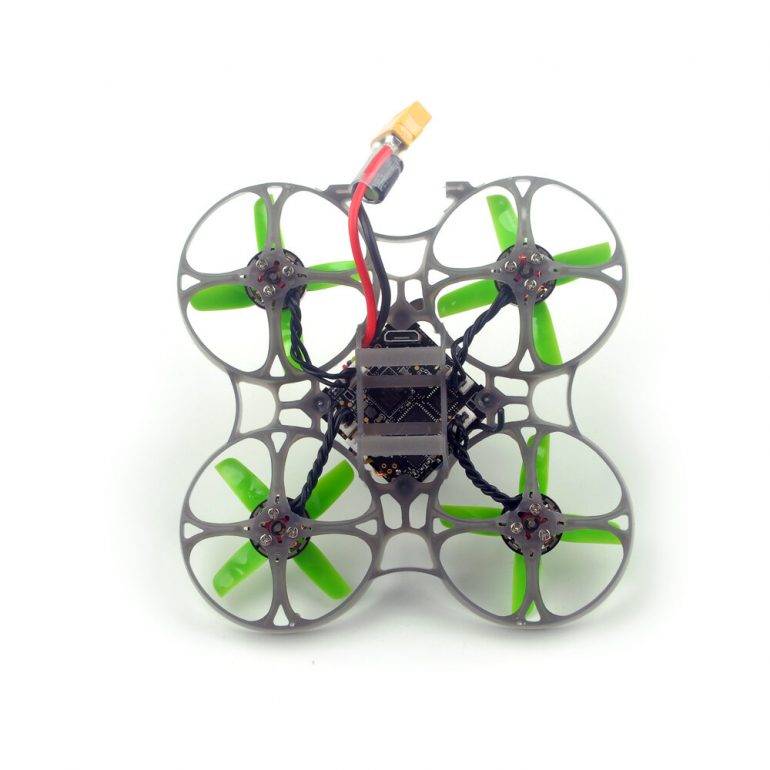

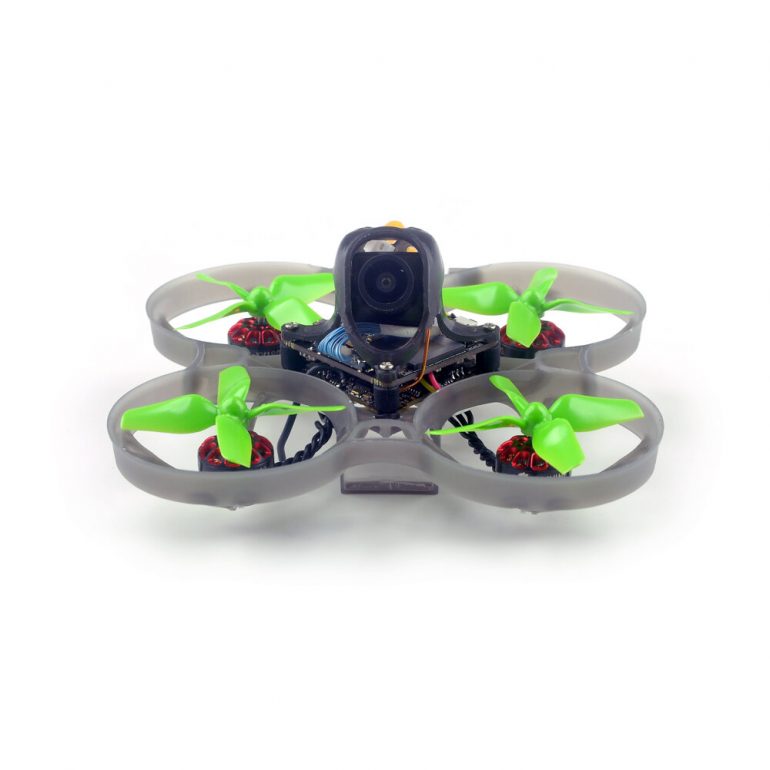

Фотографии

Что в комплекте

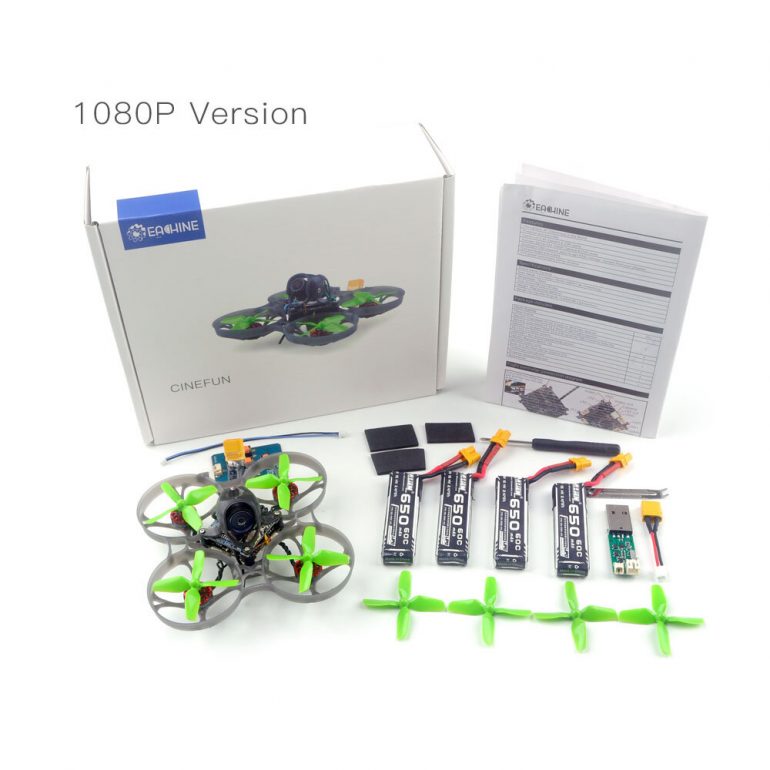

Eachine Cinefun комплект

  • Квадрокоптер;
  • 4 запасных пропеллера;
  • 4 аккумулятора;
  • 1 зарядное устройство USB;
  • Плата управления камерой;
  • Коннектор-переходник на XT30;
  • Отвертка;
  • 3 резиновые прокладки под аккумулятор;
  • 1 съемник пропеллеров;
  • Инструкция;
  • Коробка.

Где купить

Дрон уже есть на Banggood, но еще не появился на Aliexpress
