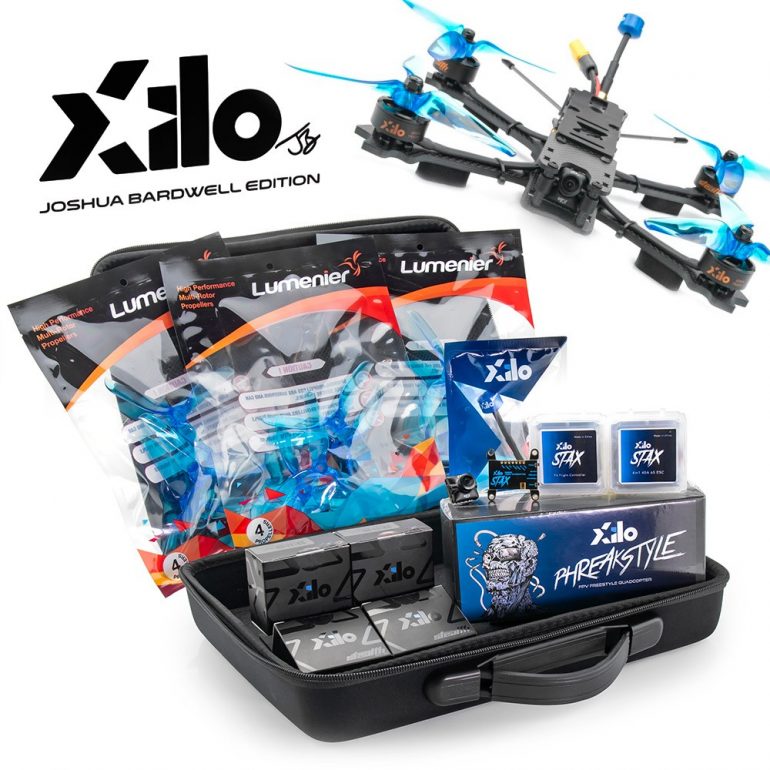

Для большинства начинающих людей, которым интересны квадрокоптеры — сборка своего дрона это темный лес и непонятно с чего начать. Для того, чтобы избавить будущего пилота от такой проблемы и подбора нужных компонентов, был выпущен набор для самостоятельной сборки — XILO 5 Phreakstyle.
Технические характеристики
В комплект входит:
- 1 х рама XILO Phreakstyle Slam Freestyle — 5″;
- 4 х двигателя XILO Stealth 2206 1700KV (6S) или XILO Stealth 2206 2600KV (4S);
- 1 x XILO Stax Combo — полетный контроллер F4 + 45A BLHeli_32 6s 4 в 1 ESC;

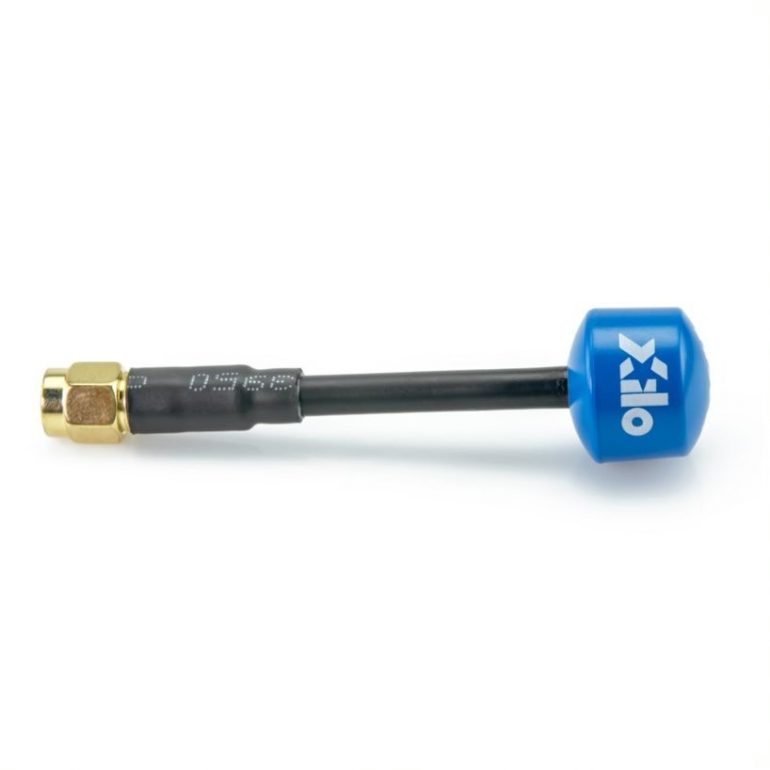

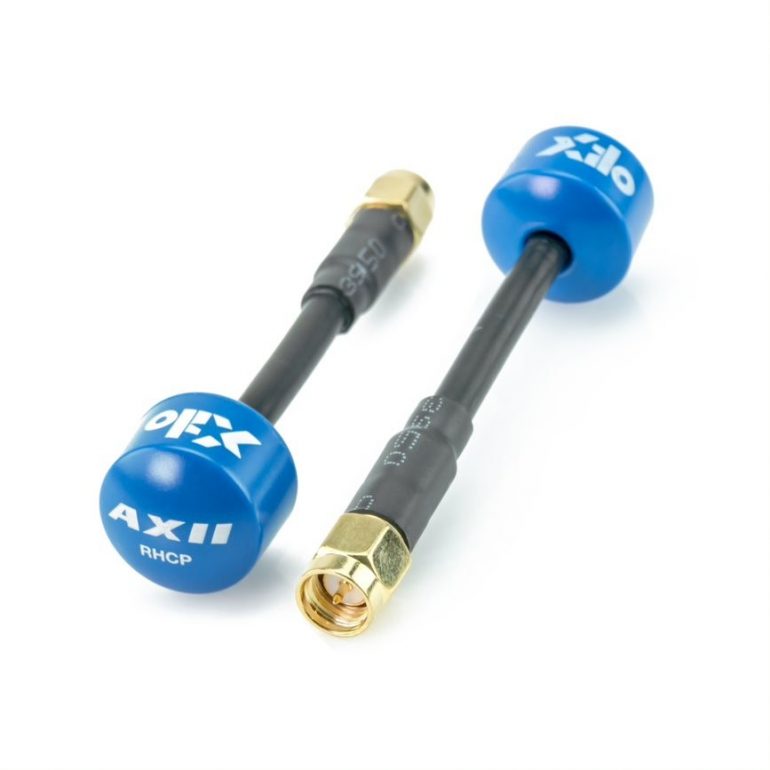

- 1 x антенна XILO AXII SMA 5,8 GHz RHCP;
- 1 x видеопередатчик XILO STAX 5,8 GHz — 25-600 mW;
- 12 x пропеллеров Lumenier 5×5.3×3;
- 1 x крепление антенны XILO Phreakstyle — SMA / RX — Черный;
- 1 x камера Caddx Turbo Micro F2 XILO Edition FPV;

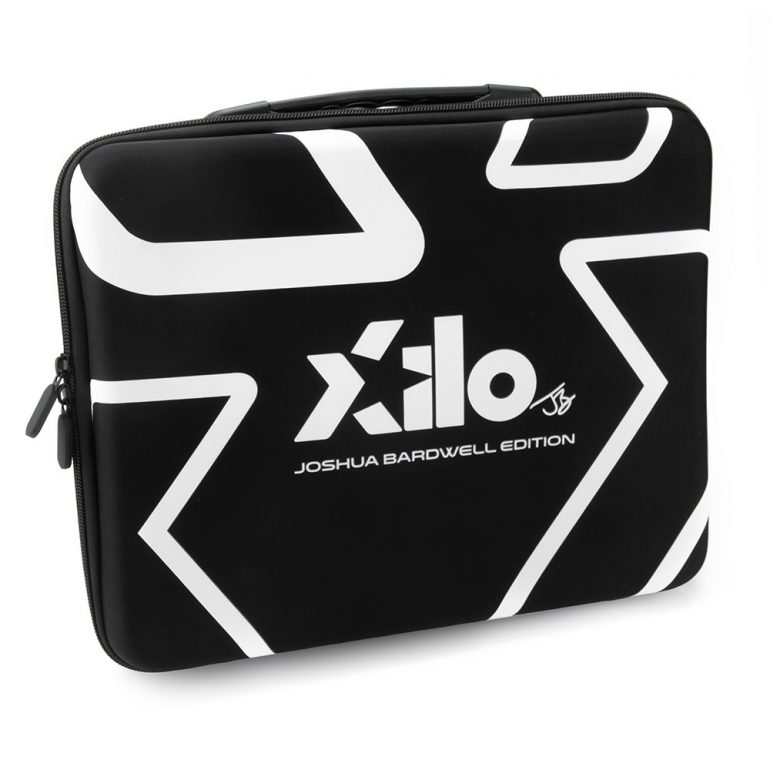

- 1 х кейс XILO Bardwell Edition с ручкой для переноски.
Здесь есть все, за исключением некоторых вещей, таких как:
- Аккумулятор;
- Зарядное устройство;
- FPV очки или шлем;
- Приемник;
- Передатчик (пульт управления).
Обзор набора XILO 5

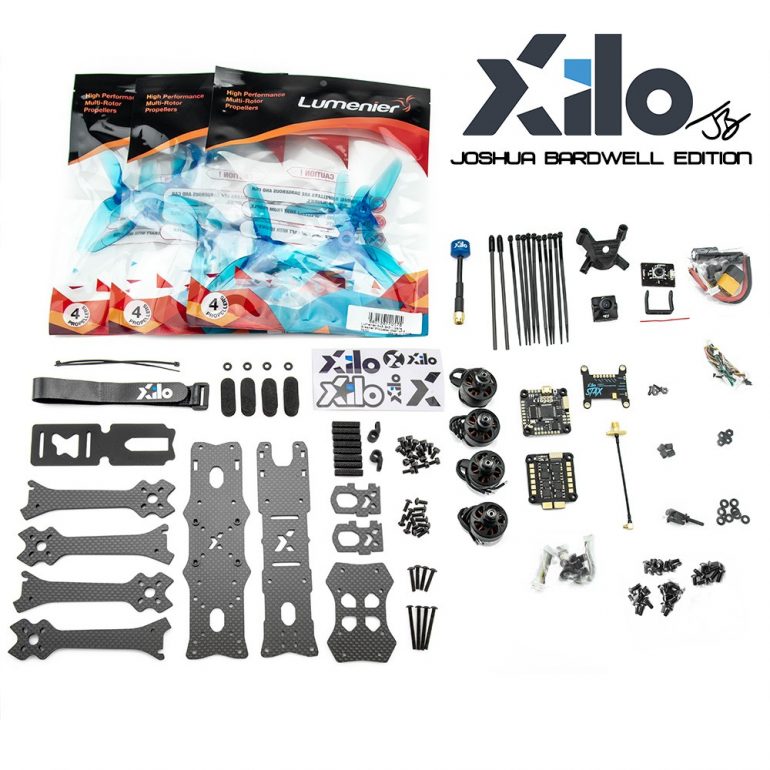

Набор вам придет в разобранном виде из различных компонентов. Вам предстоит собрать раму, навесить на нее двигатели, устанвоить полетный контроллер с регуляторами оборотов, спаять платы с двигателями, установить видеопередатчик, антенну и камеру, соединить их. Останется докупить приемник, установить. Собранный квадрокоптер нужно будет прошить и настроить.
Для многих пилотов процесс сборки и настройки даже важнее, чем сам полет, есть в этом свой интерес. То, что в наборе нет аккумуляторов, шлема/очков и пульта с приемником, объясняется большим выбором этих компонентов в магазинах, на любой ценник и под любые задачи, так принято у всех. К тому же, есть большая вероятность, что аппаратура управления у пилота уже есть и незачем за нее платить.
В конце статьи подскажем вам, какие можно заказать для этого набора аккумуляторы и все остальное, чтобы вы не терялись.
Компоненты набора
Рама

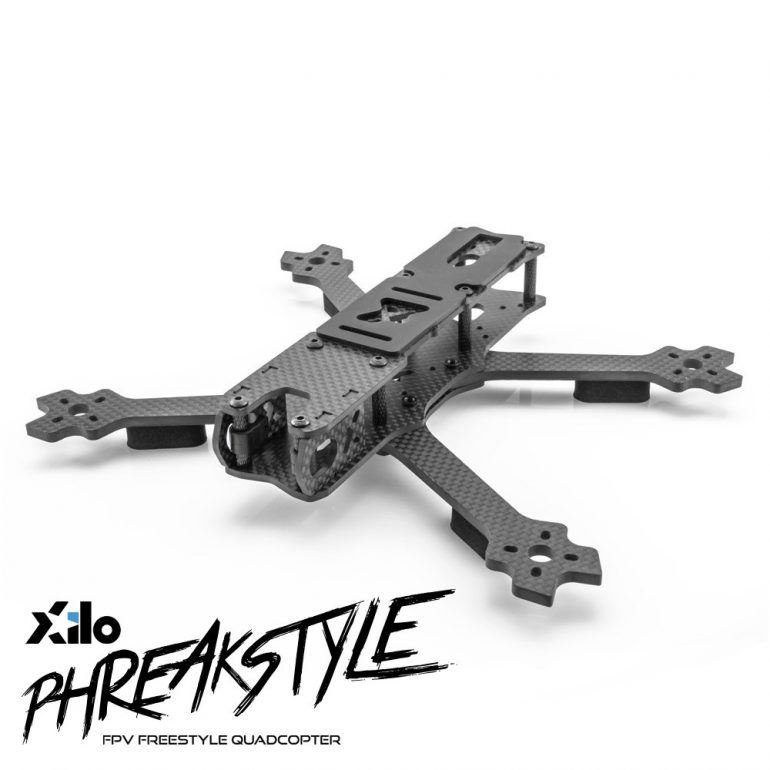

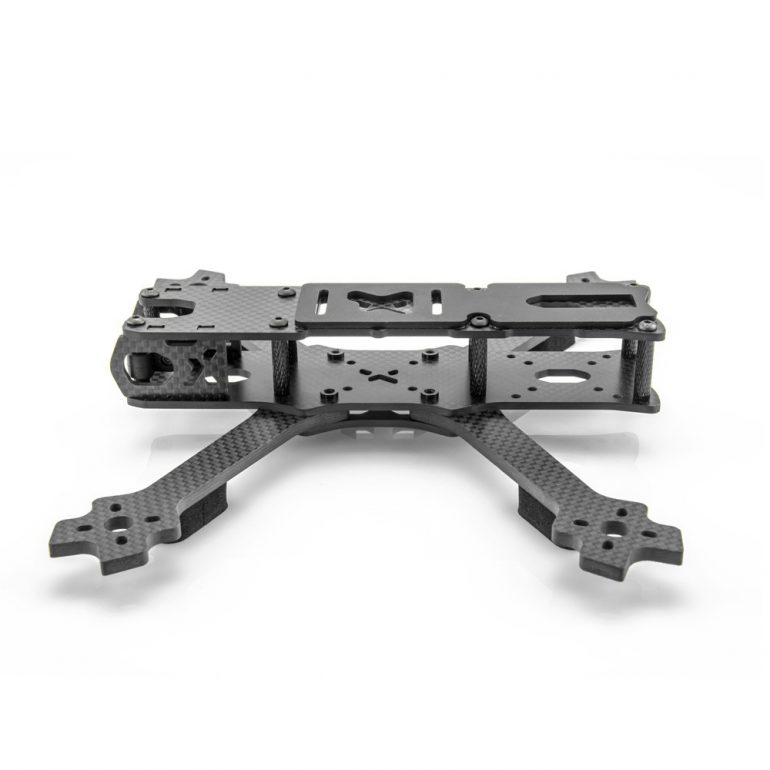

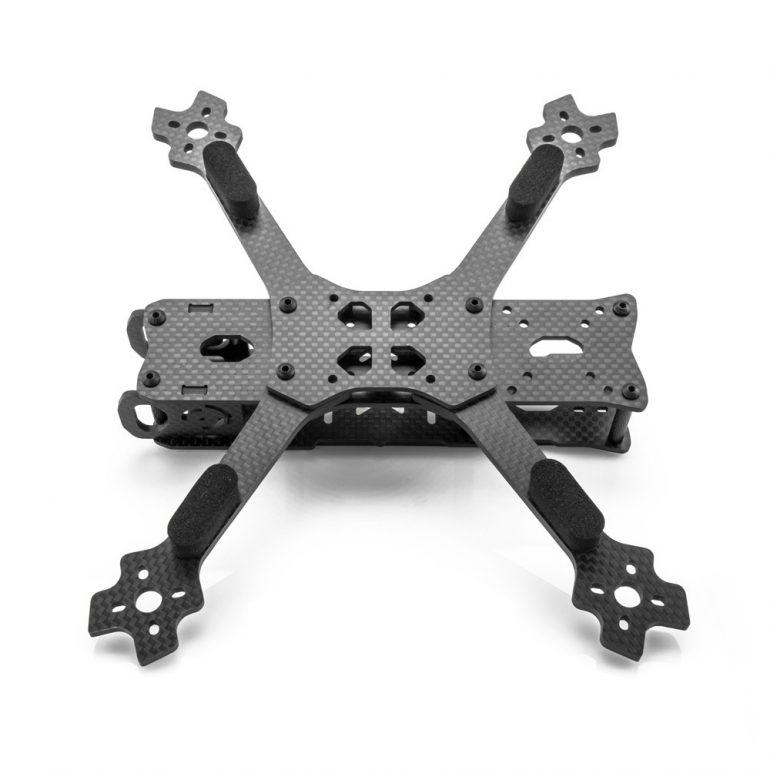

Рама называется XILO Phreakstyle Slam Freestyle и представляет собой тип Х с удлиненным фюзеляжем из карбона, это легкий и очень прочный материал. Рама создана в первую очередь для фристайла, а уже потом может использоваться в гонках. Связано с тем, что у рам для фристайла увеличенный вес для повышения ее прочности и надежности, а также простоты использования.
Эта рама может в будущем использоваться и для апгрейда, в нее можно монтировать полетные контроллеры и ESC 4 в 1 со схемой монтажных отверстий как 20х20, так и 36х36, причем это 2 площадки по отдельности. Но в любом случае, полетный контроллер и регуляторы оборотов придется крепить по отдельности из-за низкой рамы. У всех производителей, комбо-наборы, которые состоят из полетного контроллера и ESC соединяются шлейфом, так что, это не проблема.
Края рамы обработаны с завода, это очень хорошо, так как большинство производителей края не обрабатывают.

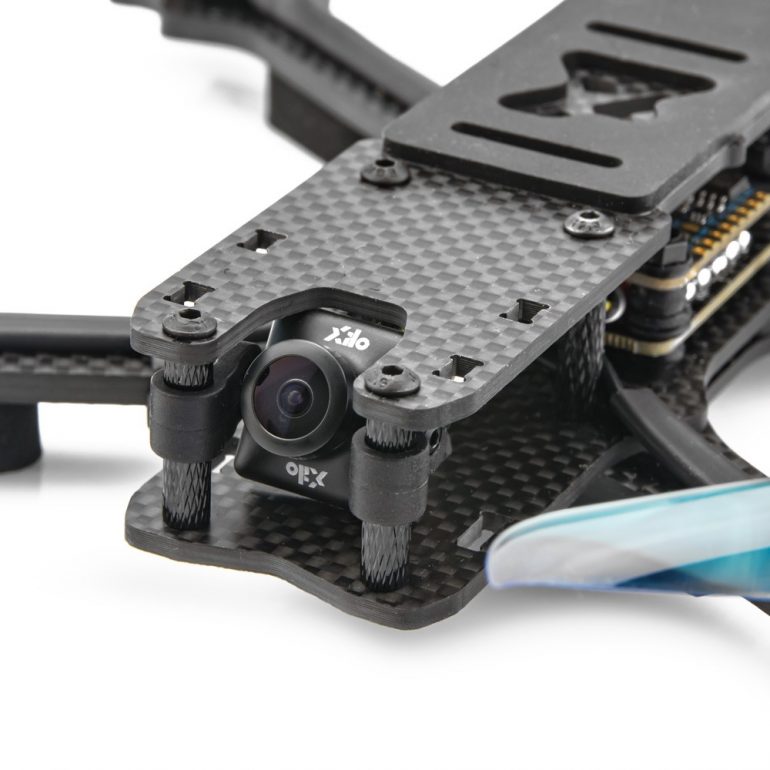

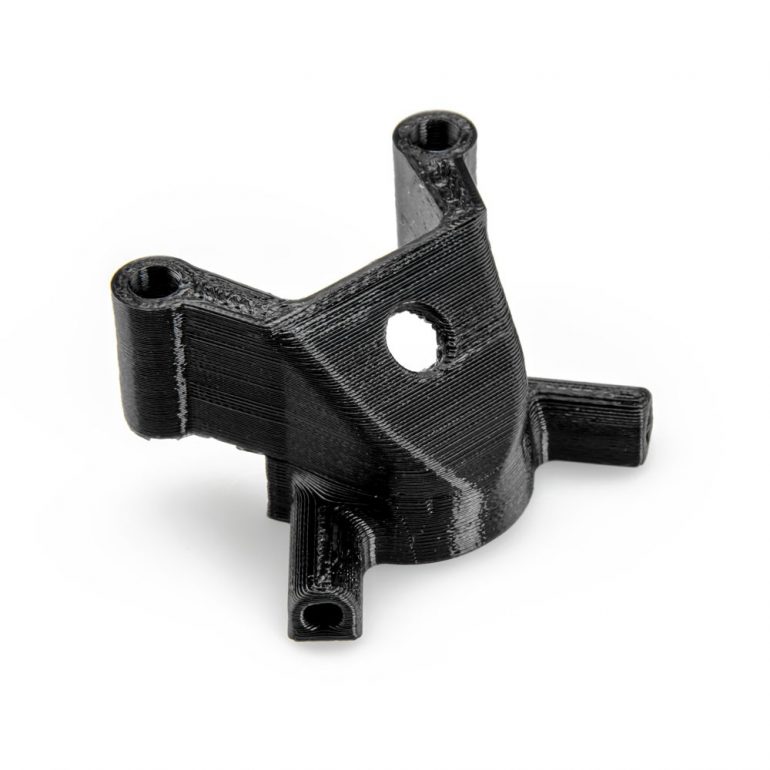

Вместе с рамой используется крепление для антенны из пластика, оно крепится в задней части на стойки, а также крепление для FPV камеры, которое точно также крепится на стойки. Камера дополнительно защищается боковыми пластинами рамы, повредить ее можно будет только при прямом попадании во что-нибудь.
В комплекте вы найдете вспененный материал-подкладку для аккумулятора, которая приклеивается на верхнюю пластину рамы, а также ремешок, чтобы крепить аккумулятор.
Полетный контроллер

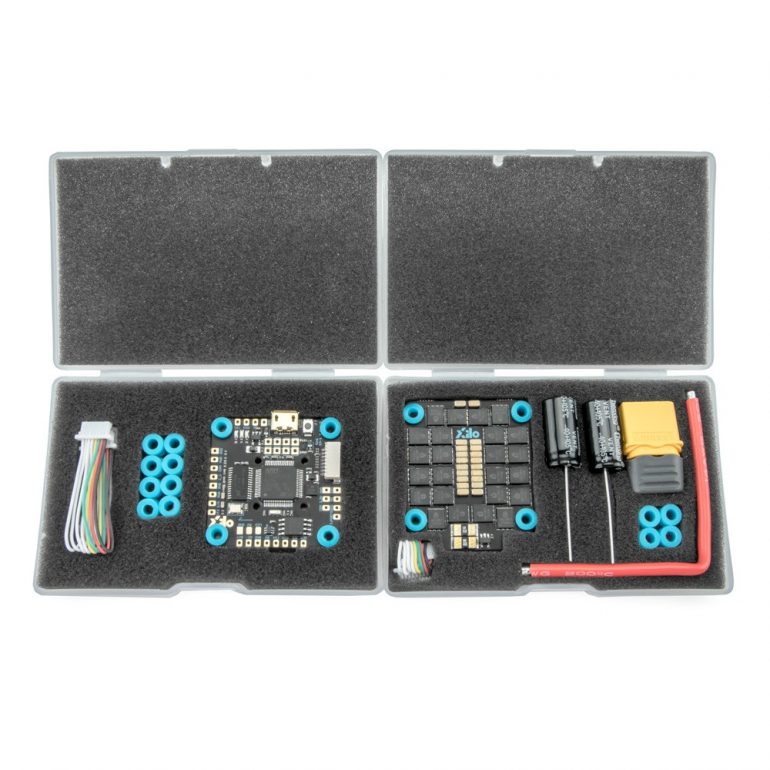

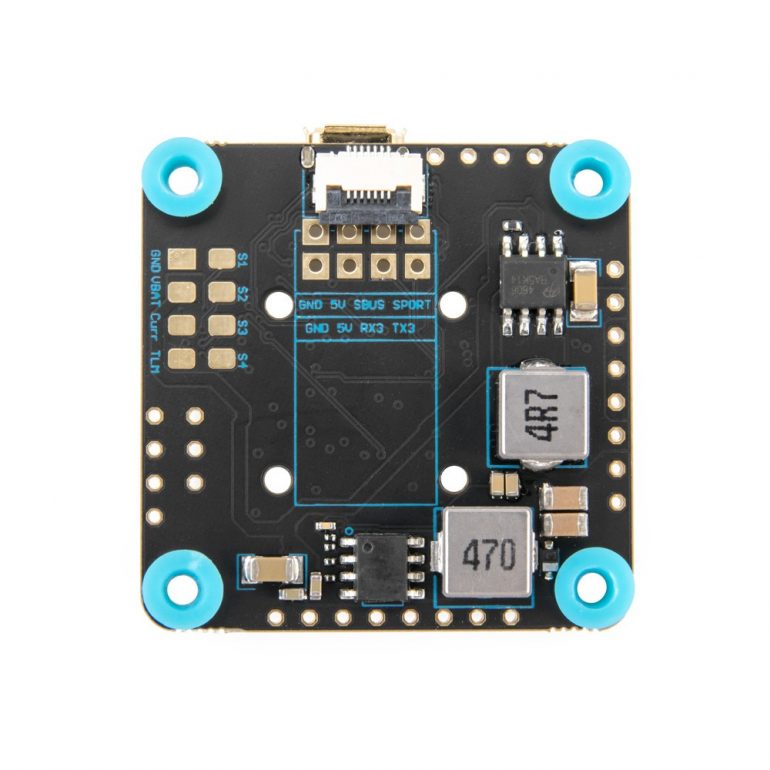

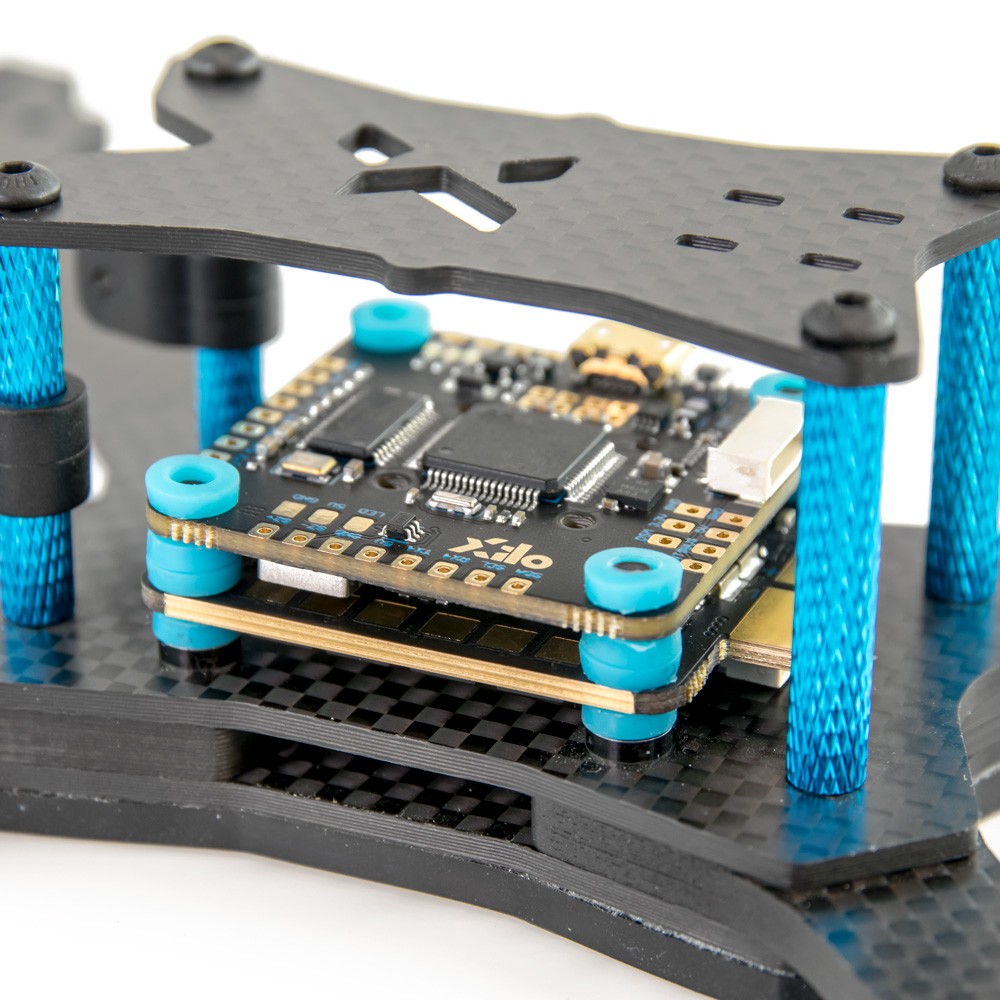

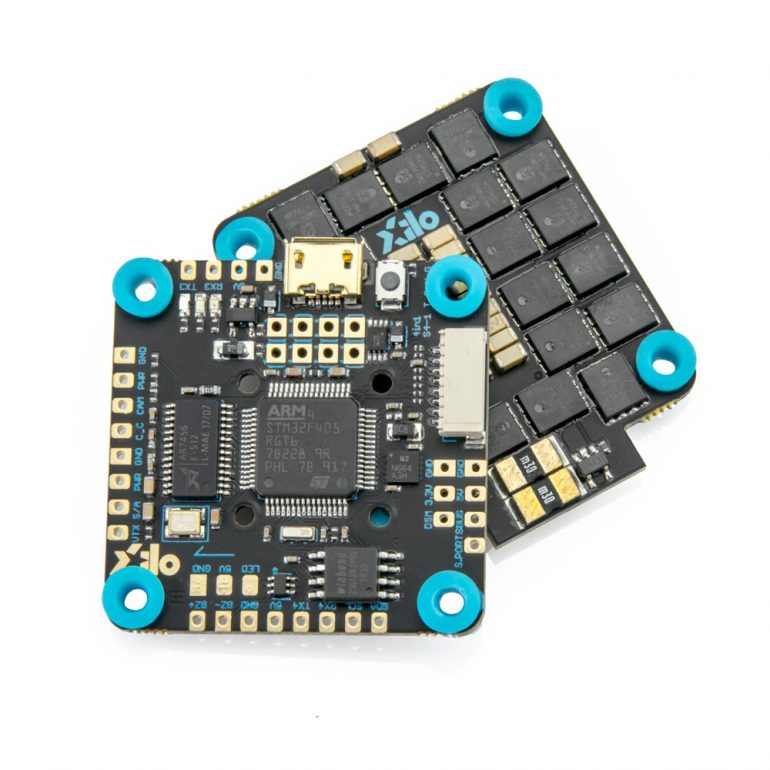

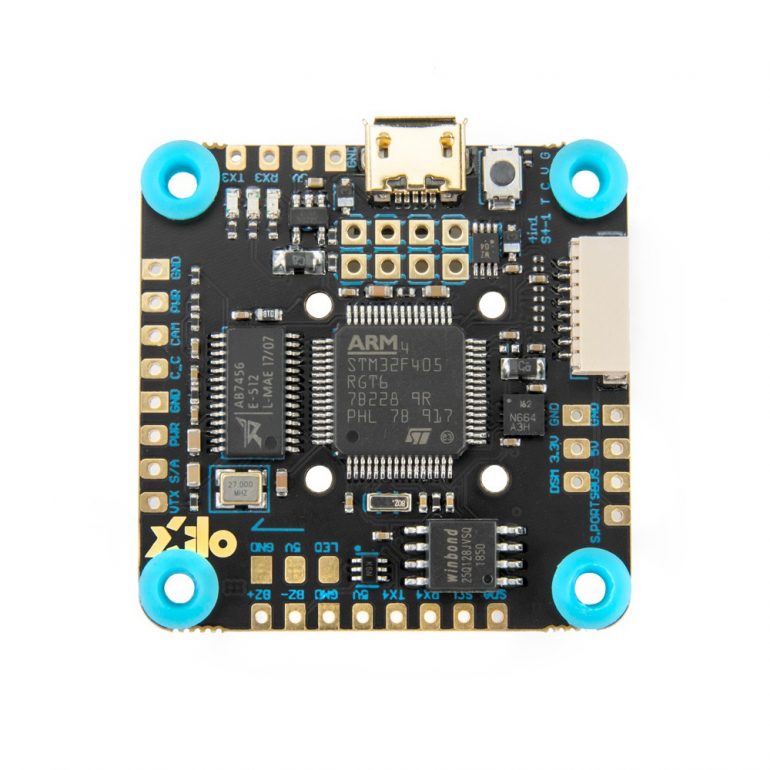

Полетный контроллер под названием Xilo F4 + 45A BLHeli_32 6s 4 в 1 ESC. Это полноценный и классический стек для дрона. У него установлен гироскоп на 32kHz, встроенное Betaflight OSD, дистанционная настройка камеры и мощности видеопередатчика. Кроме этого, есть еще куча всякого интересного, например, выход для подключения RGB-светодиодной ленты, датчик тока и встроенная флэш-память на 16 МБ для черного ящика.
Для подключения приемников (таких как FrSky XM + или Crossfire Nano) есть площадки для пайки.
Простая компоновка, которая разделяет каждый тип компонентов по своим группам размещения. Все контактные площадки большого размера и промаркированы, припаиваться к ним одно удовольствие.
Этот полетный контроллер рассчитан в первую очередь на работу с регуляторами оборотов (ESC) 4 в 1 и подключается к нему с помощью шлейфа проводов, но использование обычных регуляторов тоже возможно, но для этого придется подпаиваться к маленьким сигнальным контактам и докупать плату распределения питания (PDB).
Регуляторы оборотов (ESC) и двигатели

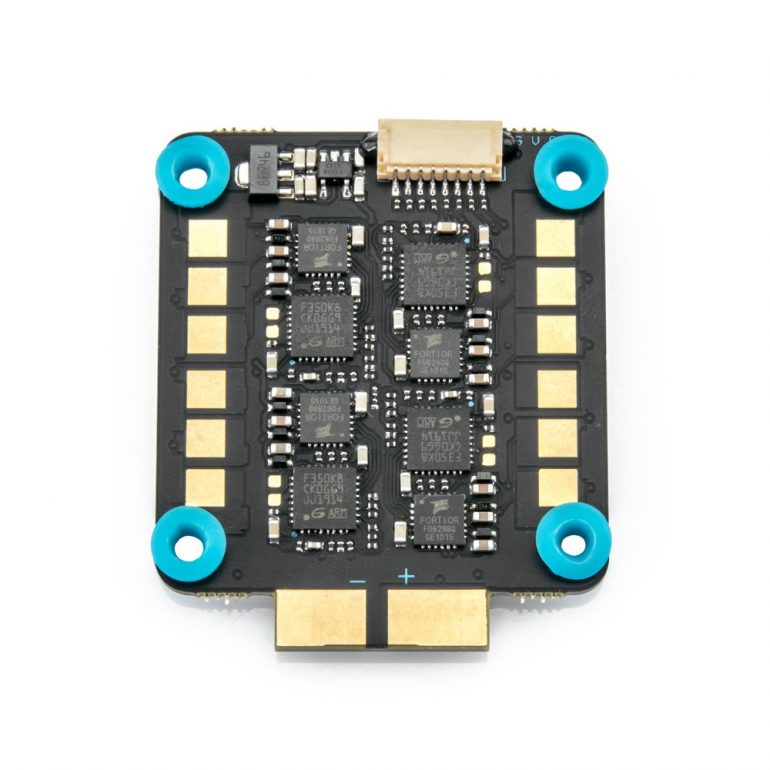

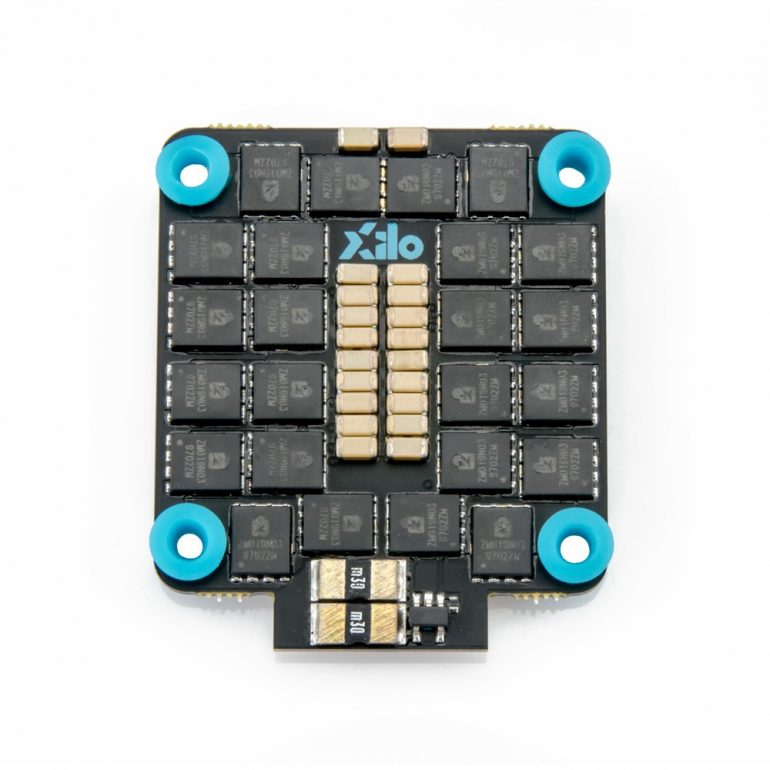

Регуляторы оборотов рассчитаны на 45 ампер. Плата 4 в 1, то есть, совмещает в себе сразу 4 регулятора оборотов. Уже давно ESC 4 в 1 стали популярны и замещают обычные. 45 ампер с головой хватит для фристайла и даже вполне подходят для гонок. Эти регуляторы оборотов могут работать с аккумуляторами 6S, а значит, для вас открывается широкий выбор двигателей, как под аккумуляторы 4S, так и под 6S. Работают они на BLHeli_32, вам будет доступна телеметрия, датчики напряжения и тока, а двунаправленный DSHOT.
Читайте также: Двунаправленный (Bidirectional) DSHOT и RPM-фильтрация. Настройка
В комплект к ESC входит конденсатор емкостью 1000 мкФ, убирающий шумы и сглаживающий просадки напряжения в полете.

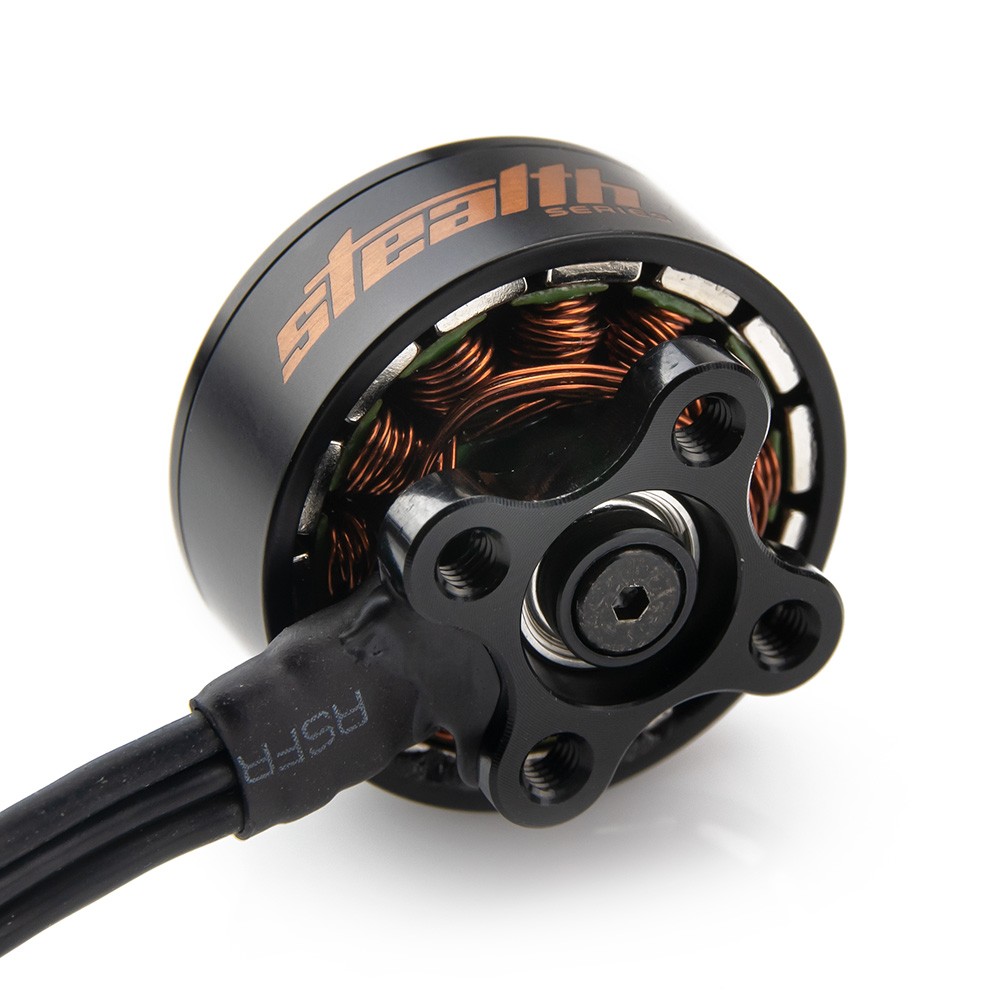

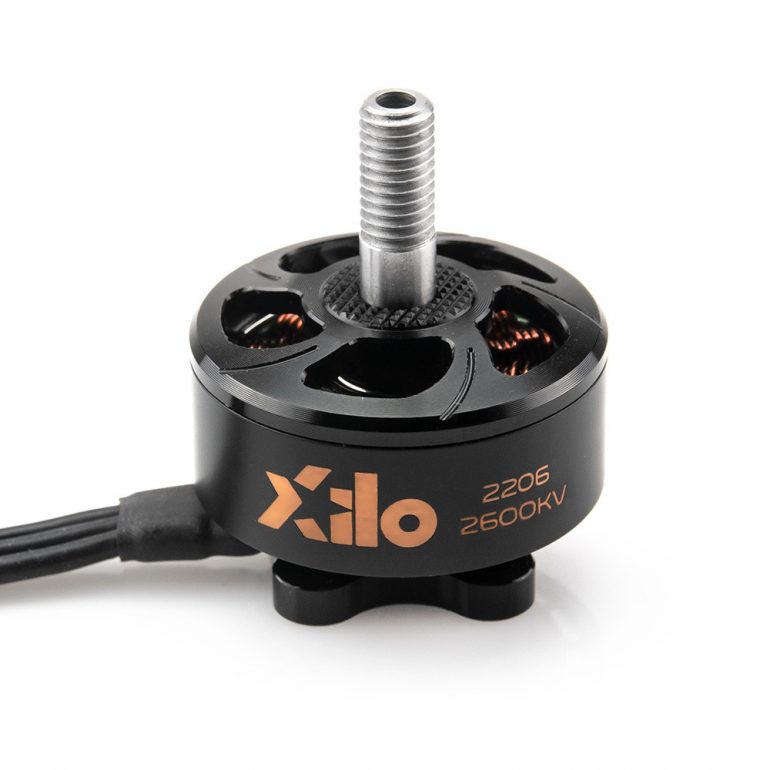

Двигатели Xilo Stealth это премиумные двигатели по доступной цене:полый вал, магниты N52, вместо удерживающей колокол скобы — винт, а также самозатягивающая гайки резьба на валу. В зависимости от выбора комплекта, у вас будут двигатели с рейтингом 1700 и 2600KV, это количество оборотов на вольт в минуту. На 2600KV нельзя ставить аккумуляторы 6S, так как они просто сгорят от слишком высоких оборотов.

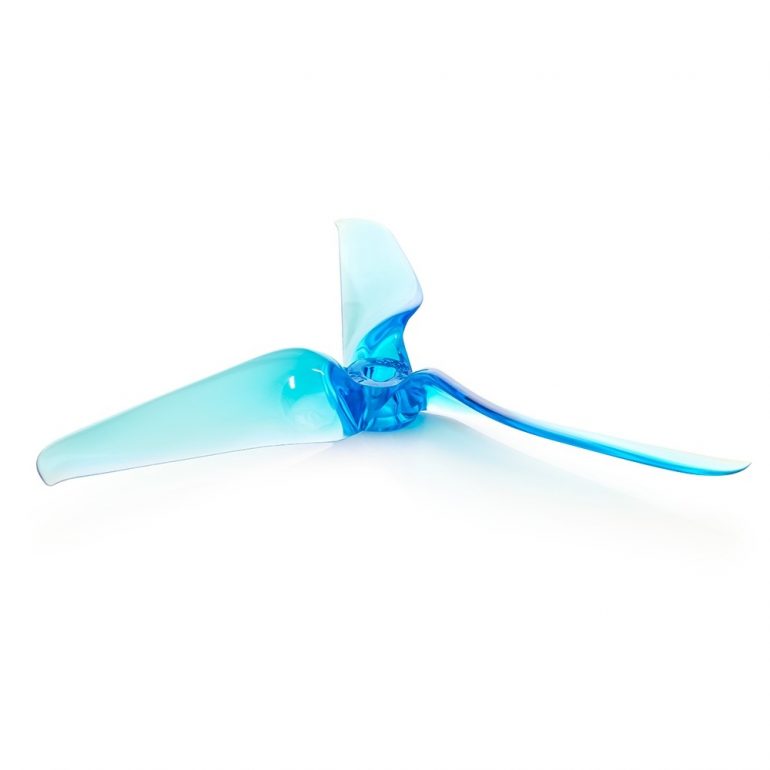

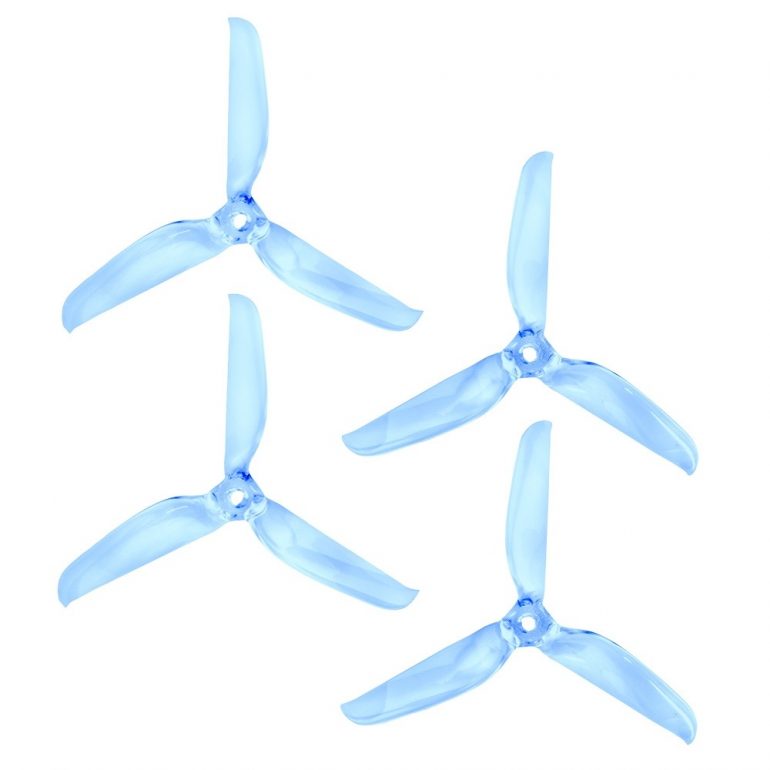

На двигатели устанавливаются пропеллеры с низким шагом Lumenier 5 х 5.3 х 3, они обеспечивают хорошую эффективность, но немного меньшую мощность с другими пропеллерами.
FPV (камера и видеопередатчик)
В наборе будет камера Caddx Turbo Micro F2, это отличная камера с хорошей цветопередачей и маленьким временем отклика. С настройками по умолчанию у камеры увеличенная резкость, но это все можно настраивать. В камере есть встроенный микрофон, поэтому, в полете вы сможете слушать двигатели дрона.

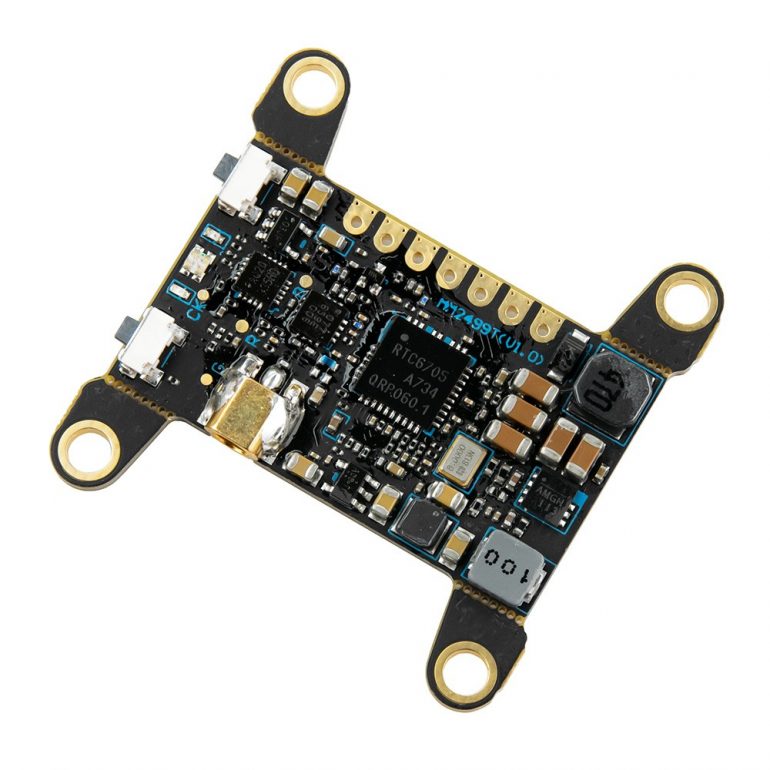

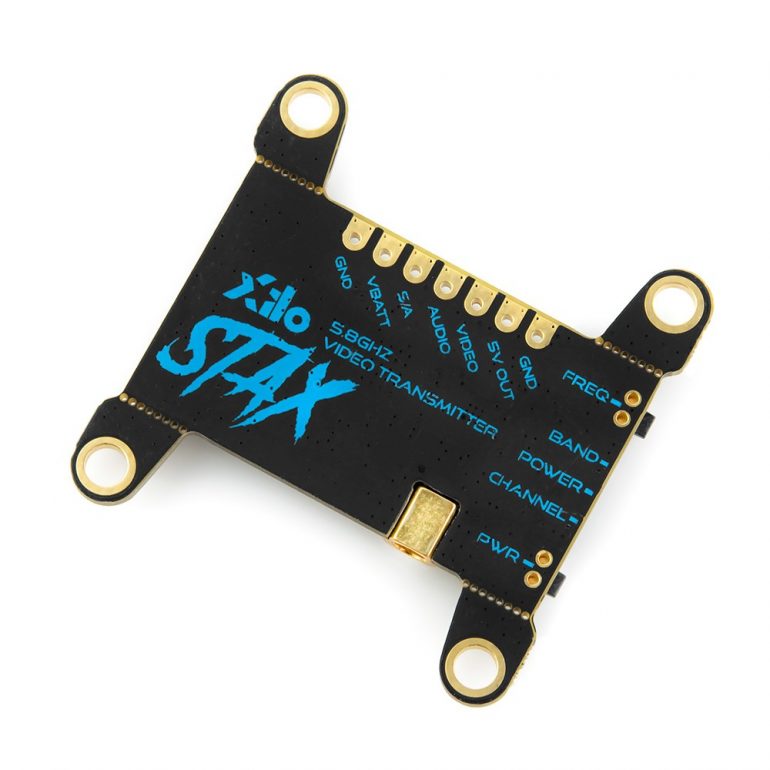

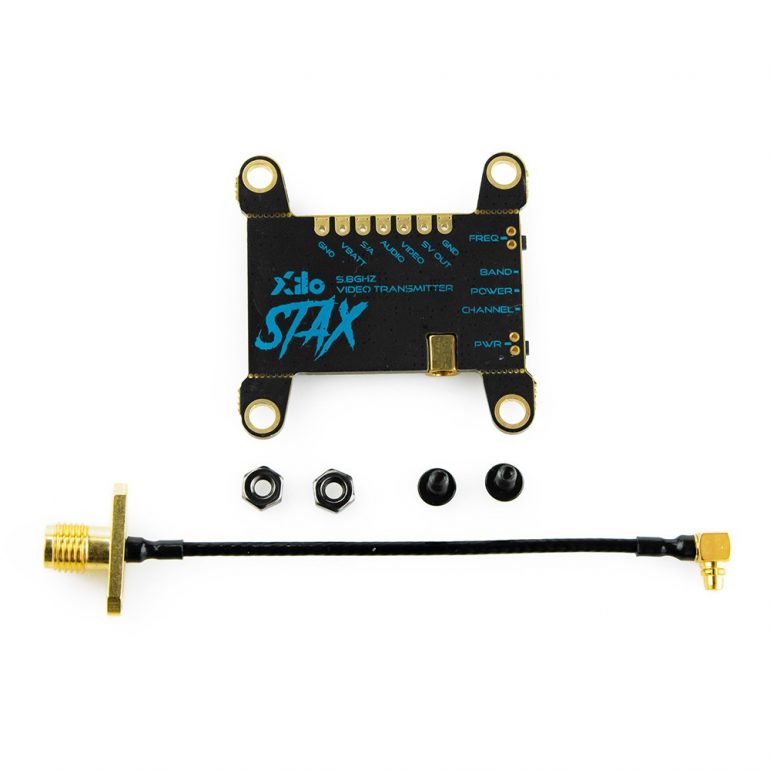

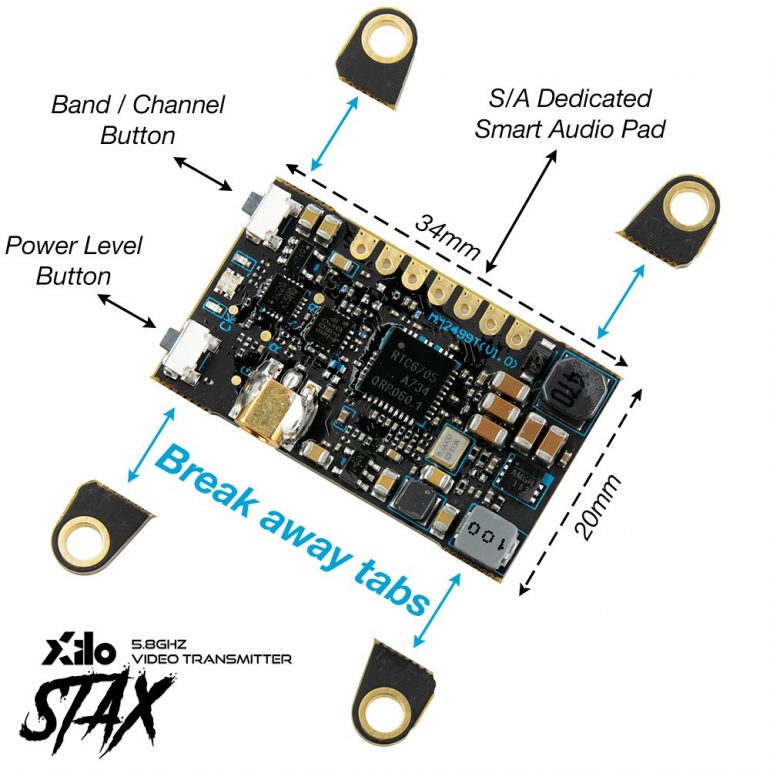

Видеопередатчик обычный и простой. Можно регулировать выходную мощность от 25 mW до 600 mW. Такой мощности хватит для любых целей: и полетать рядом с домом и отлететь достаточно далеко от себя. Видеосигнал аналоговый, а значит с минимальной задержкой.
В будущем, если с видеопередатчиком что-то случится, вы легко сможете купить и поставить любой другой аналоговый компонент, их в магазинах очень много.
Настройка
Сборка и настройка не очень сложные. На видео ниже представлен разработчик этого комплекта, который очень понятно показывает (даже если вы не знаете английский), как собрать этот дрон и настроить его. Если не знаете английский, то можно включить субтитры, автор подробно все показывает на видео, включая саму настройку в Betaflight, поэтому, у вас не должно возникнуть проблем:

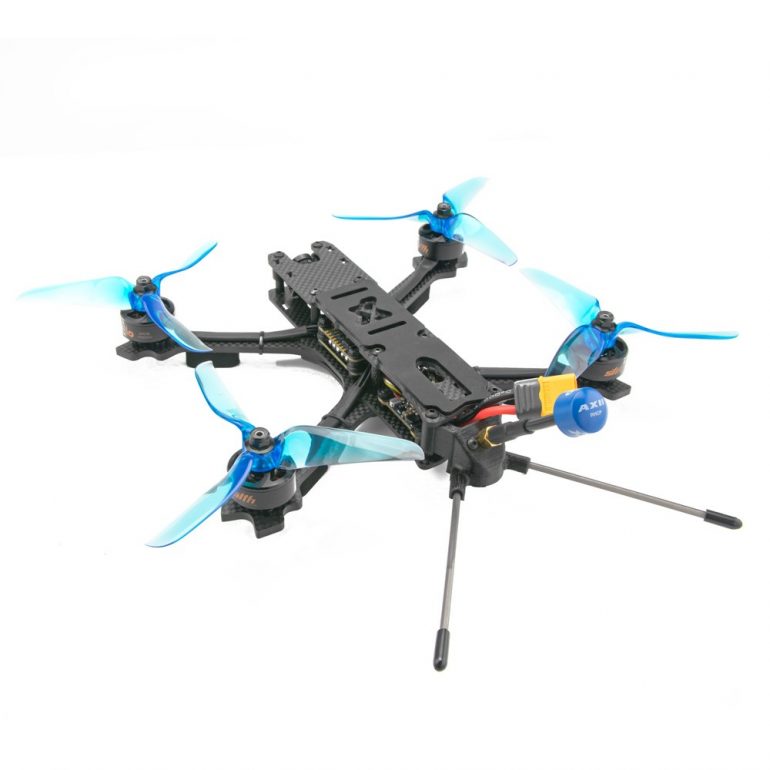

Качество всей сборки и полет

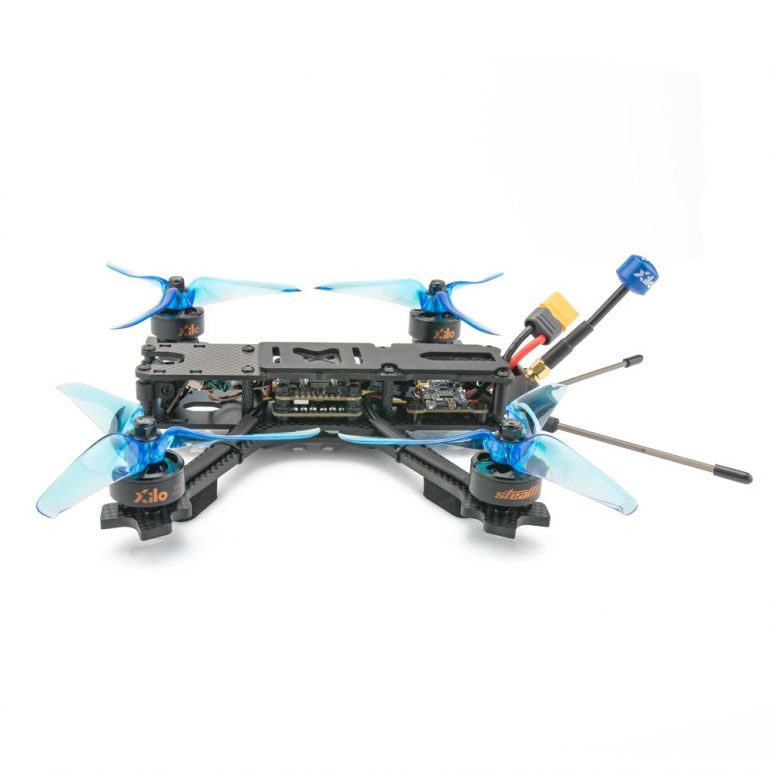

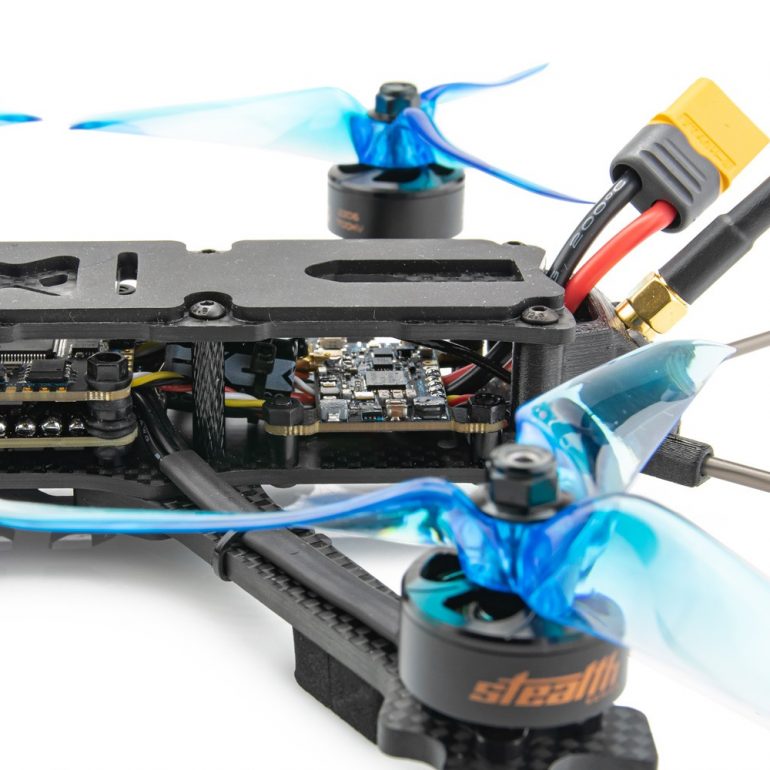

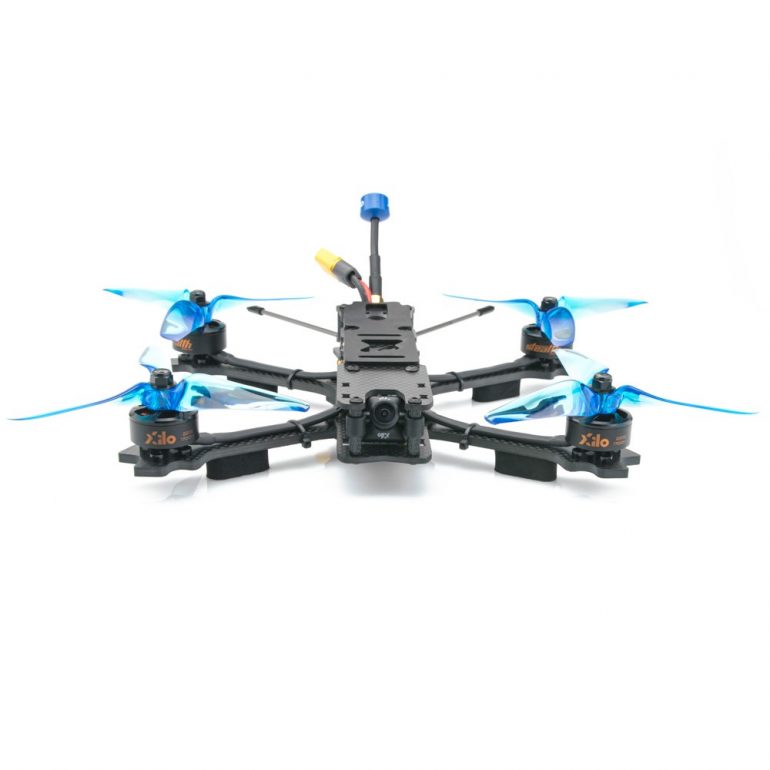

Рама Phreakstyle это отличная платформа для фристайла. У нее много места, можно свободно разместить все компоненты, а также прикрепить экшен-камеру. Она прочная, с хорошей жесткостью и с отличными летными характеристиками. Рама хорошо защищает все компоненты от повреждений, но все же рекомендуем защитить силовые провода до двигателей от возможного перебития после краша.
В ходе тестирования FPV системы дрона, подтвердилось, что все заявленные характеристики видеопередатчика в части мощности передачи сигнала совпадают с заявленными. На опыте видео тоже без особых помех, это говорит о том, что полетный контроллер и ESC оптимизированы и у них хорошая фильтрация от шумов.
Общая сборка получилась примерно на 380 грамм без аккумулятора, это средний вес для дронов для фристайла, но конечно же, слишком тяжелый для профессионального гонщика. В воздухе при свободном полете квадрокоптер XILO 5 ведет себя отлично даже с настройками Betaflight по умолчанию, он не разочарует даже опытного пилота, не говоря уже о новичке.
В версии 6S почти не замечаются просадки напряжения, в отличие от версии 4S, к которой привыкли большинство пилотов. Стоит учитывать, что аккумуляторы 6S дороже, чем 4S.
Фотографии
Что еще нужно докупить?
Для этой версии нужно докупить:
- Аккумулятор;
- Зарядное устройство;
- FPV очки или шлем;
- Приемник;
- Передатчик (пульт управления).
Подробнее о:
Где купить?
Самая низкая цена сейчас на Banggood — $249.99. На Aliexpress цена $319.00.
Выводы
Этот KIT-набор вам точно понравится, особенно, если вы только начинаете. Сборка квадрокоптера принесет вам много удовольствия, учитывая хорошо подобранные компоненты и видео инструкции. Набор подразумевается как старт для начинающих, но должен понравиться и любому опытному пилоту.
Сам полет на этом квадрокоптере плавный и быстрый, нет никаких вибраций и почти нет шумов на видео и все это по разумной цене, учитывая курс рубля.
Вывод: комплект рекомендуется всем, кто хочет войти в хобби или сделать кому-то подарок. Но опытным пилотам этот набор тоже рекомендуем за его качество и цену!
